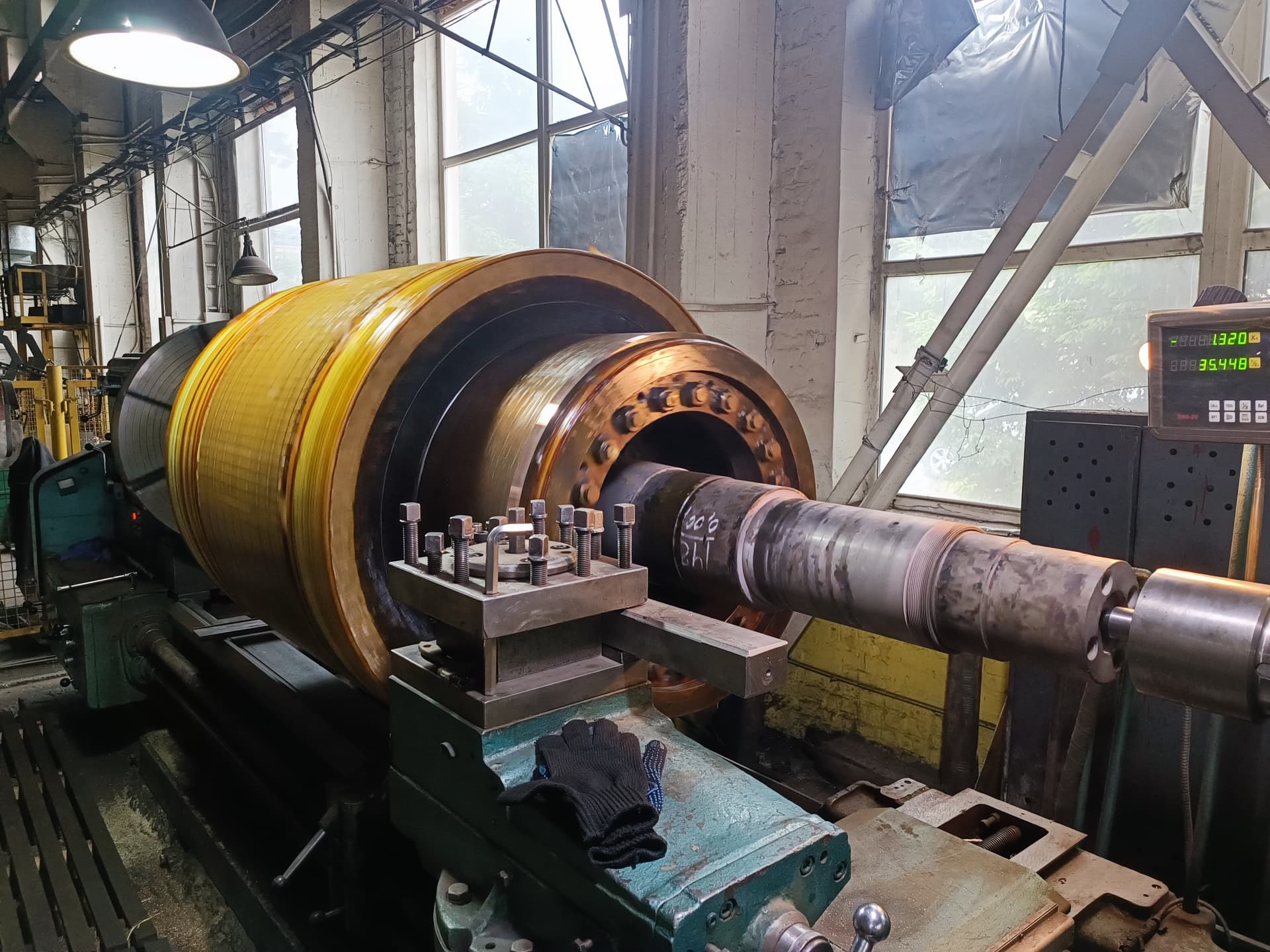

Обмоточный, или магнитный, провод — базовый материал любой обмотки электрической машины. Он определяет не только электрические характеристики двигателя или генератора — ток, сопротивление, нагрев, — но и срок службы изоляции, поэтому выбор и правильное обращение с проводом при перемотке так же важны, как и сам расчёт обмотки.
На первый взгляд обмоточный провод — это просто медная проволока. На самом деле это готовое изолированное изделие с заданными электрическими, тепловыми и механическими свойствами: сечением проводника, толщиной и химическим составом эмали, классом нагревостойкости и механической гибкостью под конкретный способ намотки.
Ошибка в выборе марки или сечения провода, а также повреждение его изоляции во время намотки могут свести на нет качественный ремонт обмотки — даже при правильном количестве витков и схеме соединения. В этом материале рассмотрены конструкция обмоточного провода, типы эмалевой изоляции и классы нагревостойкости, отличия круглого и прямоугольного провода, факторы выбора сечения, а также практические требования к обращению с проводом при ремонте.
Обмоточный провод состоит из медного проводника круглого или прямоугольного (профильного) сечения, покрытого тонким слоем эмалевой изоляции толщиной, как правило, в несколько десятков микрометров. Эмаль наносят на медь в несколько слоёв непосредственно в производстве провода, поэтому она является неотъемлемой частью самого проводника, а не отдельным элементом конструкции.
Этим обмоточный провод принципиально отличается от обычного силового или контрольного кабеля. Изоляция такого кабеля — поливинилхлоридная, резиновая или полиэтиленовая оболочка — толстая, механически самостоятельная и выполняет функцию основной электрической и механической защиты жилы; она не участвует в формировании плотной обмотки с большим количеством витков в ограниченном пространстве паза. Эмаль обмоточного провода, напротив, должна быть максимально тонкой при заданной электрической прочности, чтобы обеспечить высокий коэффициент заполнения паза медью — то есть вместить максимальное количество витков и, соответственно, максимальный магнитодвижущий потенциал в доступном объёме машины.
Обратная сторона такой тонкости — значительно более низкая механическая стойкость эмали по сравнению с изоляцией силового кабеля: локальная царапина, истирание или резкий перегиб могут повредить её за секунды, тогда как толстая оболочка кабеля выдерживает намного более существенные механические воздействия без потери электрической прочности.
Эмаль обмоточного провода — это не один универсальный материал, а несколько различных по химическому составу классов полимерных лаков, которые отличаются механической и химической стойкостью и допустимой рабочей температурой. Как и для остальной изоляционной системы обмотки, теплостойкость эмали классифицируют по международному стандарту IEC 60085 — классами B (130 °C), F (155 °C), H (180 °C) и другими.
| Тип эмали | Ориентировочный класс нагревостойкости | Особенности применения |
|---|---|---|
| Полиуретановая | B (130 °C) | Легко облуживается без предварительной зачистки, удобна для мелких катушек с прямой пайкой выводов, невысокая химическая стойкость |
| Полиэфирная | B–F (130–155 °C) | Базовое покрытие для большинства низковольтных асинхронных двигателей, умеренная стоимость |
| Полиэфиримидная | F–H (155–180 °C) | Более высокая термостойкость и лучшая стойкость к растворителям пропиточного лака, чем у полиэфирной эмали |
| Полиамид-имидное верхнее покрытие (оверкоут) | H и выше (180 °C+) | Наносят поверх базовой эмали для повышения стойкости к истиранию при намотке, химической и термической стойкости |
Провод с полиамид-имидным верхним покрытием поверх основной полиэфиримидной эмали получает дополнительный слой повышенной механической и химической стойкости — такое покрытие лучше выдерживает трение проводников друг о друга во время намотки, воздействие растворителей пропиточного лака и влажность, что особенно важно для машин, работающих в тяжёлых условиях или от преобразователя частоты.
Класс эмали провода — лишь один из компонентов изоляционной системы обмотки. Как и для остальных материалов, самый слабый элемент — провод, пазовая изоляция, пропиточный лак или выводной кабель — ограничивает допустимый класс нагревостойкости обмотки в целом. Подробнее о формировании согласованной изоляционной системы — в отдельном материале об изоляции обмоток.
Круглый обмоточный провод применяют прежде всего во всыпных (мягких) катушках — стандартном способе изготовления обмоток статоров небольших и средних асинхронных двигателей, а также обмоток якоря с большим количеством витков. Круглая форма проводника позволяет гибко укладывать провод в катушку произвольной формы, легко продвигать его сквозь узкий полузакрытый паз и формировать лобовые части без специального оборудования для гибки на ребро.
Прямоугольный, или профильный, провод применяют в формованных (жёстких) катушках, которым требуется максимальный коэффициент заполнения паза, — прежде всего в обмотках возбуждения крупных машин и в отдельных конструкциях обмоток якоря или статора высоковольтных двигателей и генераторов. Плоские грани прямоугольного проводника прилегают друг к другу практически без зазоров, поэтому в том же сечении паза помещается больше меди, чем при использовании круглого провода. Плата за это — более сложная технология намотки: провод гнут на ребро с контролируемым радиусом, а малейшая ошибка формования может повредить эмаль или уменьшить сечение в месте изгиба.
Перед выбором провода учитывают несколько взаимосвязанных факторов — изменение одного из них часто требует пересмотра остальных.
Сечение обмоточного провода определяют исходя из допустимой плотности тока для конкретного класса изоляции, режима охлаждения и продолжительности нагрузки. Заниженное сечение вызывает повышенный нагрев и ускоренное старение изоляции, завышенное — усложняет укладку в паз и не всегда оправдано экономически.
Реальное пространство паза ограничено размерами сердечника, толщиной пазовой изоляции и клиньев. Провод подбирают так, чтобы обеспечить нужный коэффициент заполнения паза медью без чрезмерного натяжения при укладке и без риска повреждения изоляции об острые кромки.
Класс эмали провода должен соответствовать классу остальной изоляционной системы обмотки — пазовой изоляции, межфазных прокладок и пропиточного лака. Провод с эмалью более низкого класса, чем остальная система, становится самым слабым звеном и ограничивает допустимую температуру всей обмотки независимо от класса других материалов.
Всыпная катушка из круглого провода требует гибкости для формирования лобовых частей и укладки через полузакрытый паз; формованная секция из прямоугольного провода требует контролируемых радиусов изгиба на ребро, чтобы не повредить эмаль и не уменьшить сечение в месте изгиба.
Толщина и тип эмали также зависят от рабочего напряжения обмотки и наличия импульсных перенапряжений, в частности при питании от преобразователя частоты, — межвитковая изоляция должна выдерживать не только номинальное напряжение, но и реальные перенапряжения в конкретной сети питания.
Медь остаётся стандартным материалом обмоточного провода при ремонте и перемотке благодаря более высокой электропроводности на единицу сечения, многолетней отработанной технологии намотки, пайки и сварки соединений, а также предсказуемой надёжности готовой обмотки.
Алюминиевый обмоточный провод применяют преимущественно в заводском производстве новых маломощных двигателей, где главным критерием является себестоимость серийного изделия, а не ремонтопригодность или максимальная надёжность соединений.
Для ремонта и перемотки алюминиевый провод обычно не рекомендуют: при том же сечении он проводит ток хуже меди, поэтому требует большего сечения для того же тока; кроме того, соединения и выводы алюминиевого провода требуют иных техник соединения, чем обычная пайка меди, и не всегда согласуются с привычной ремонтной практикой.
Тонкий слой эмали легко повредить механически во время намотки или укладки катушки: царапина или истирание возникают от острых краёв паза, заусенцев на сердечнике, повреждённого направляющего ролика намоточного станка, загрязнённой оснастки или чрезмерного натяжения провода.
Повреждённый участок эмали не всегда сразу вызывает контакт между проводниками — часто дефект проявляется лишь после пропитки, сушки или нескольких тепловых циклов работы двигателя, когда соседние проводники смещаются или выгорает остаточная эмаль в месте царапины.
Именно так локальное повреждение провода при изготовлении или ремонте обмотки превращается в межвитковое замыкание — один из самых опасных скрытых дефектов обмотки. Механизм развития этого дефекта, его признаки и методы диагностики рассмотрены в отдельном материале.
Чтобы сохранить целостность эмали, во время намотки применяют ряд практических мер.
Хранение провода также влияет на состояние эмали: катушки провода держат в сухом помещении без прямого солнечного света, поскольку ультрафиолетовое излучение и контакт с растворителями, горюче-смазочными материалами или агрессивными парами постепенно ухудшают эластичность и электрическую прочность эмалевого покрытия ещё до начала намотки.
Прежде чем демонтировать повреждённую обмотку, снимают её обмоточные данные — это часть дефектации, без которой невозможно гарантированно воспроизвести электрические параметры машины.
Эти данные сравнивают с заводской документацией или расчётом, если они доступны, — сама лишь старая обмотка не всегда является точным эталоном, поскольку могла уже проходить неудачный ремонт. Подробнее о восстановлении обмоточных данных и изготовлении новых катушек — в отдельном материале об изготовлении катушек статора.
Измеренный штангенциркулем внешний размер включает толщину эмали, поэтому для точного определения сечения меди нужно очистить контрольный участок от изоляции или рассчитать сечение по сопротивлению и длине отрезка провода.
Технически возможно, но для ремонта и перемотки это обычно не рекомендуется: при том же сечении алюминий проводит ток хуже меди, а соединения и выводы требуют иных техник, чем привычная пайка медного провода.
Повреждённый участок эмали становится потенциальным местом межвиткового замыкания — контакт между проводниками может возникнуть не сразу, а после пропитки, сушки или нескольких тепловых циклов работы двигателя.
Сам провод может выдерживать более высокую температуру, но класс всей обмотки всё равно ограничен самым слабым компонентом изоляционной системы — пазовой изоляцией, пропиточным лаком или выводным кабелем, поэтому повышение класса только провода не повышает класс обмотки автоматически.
Плоские грани прямоугольного проводника прилегают друг к другу без зазоров, поэтому обеспечивают более высокий коэффициент заполнения паза, чем круглый провод той же площади сечения — это важно для крупных и высоковольтных машин.
Да, при условии правильного хранения — в сухом помещении, без прямого солнечного света, растворителей и горюче-смазочных материалов, которые постепенно ухудшают эластичность и электрическую прочность эмали.
ТОВ ВКФ «Электропромремонт» при перемотке подбирает и применяет обмоточный провод, соответствующий оригинальным электрическим и тепловым параметрам каждой конкретной машины.
В перечень работ входят:
Материал носит информационный характер. Приведённые значения, методы диагностики, объём работ и рекомендации являются общими и не заменяют техническую документацию производителя. Окончательное решение по конкретной машине принимается по результатам её диагностики и дефектации с учётом типа, мощности, конструкции, режима работы, истории эксплуатации и применимых стандартов.
