Перегрев ротора

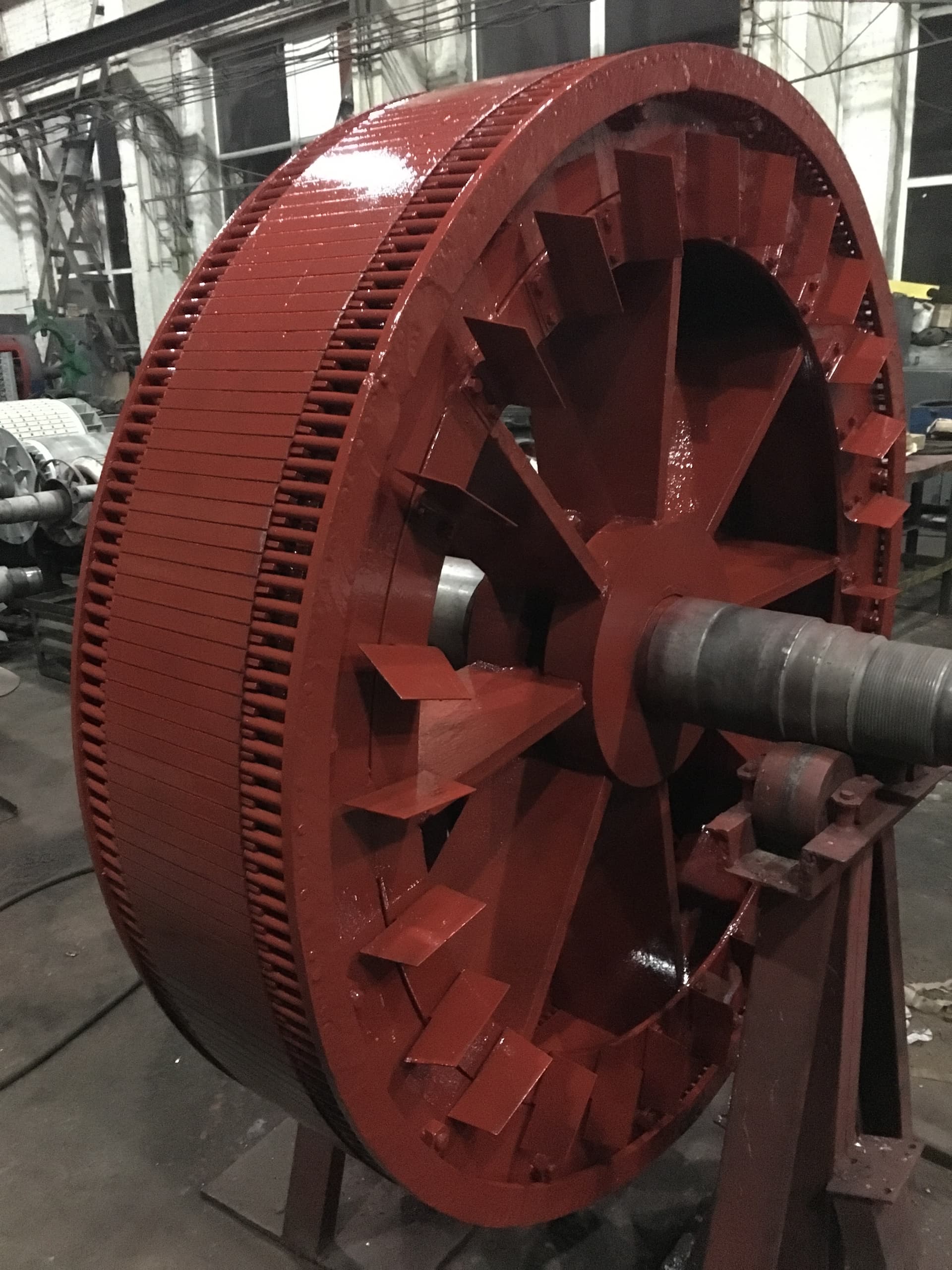

Почему греется ротор электродвигателя?

Ротор электродвигателя может перегреваться из-за перегрузки, затяжного или слишком частого пуска, недостаточного охлаждения, повреждения стержней короткозамкнутой обмотки, дефектов контактных колец или обмотки фазного ротора, повышенного скольжения, заклинивания механизма, трения ротора о статор или других механических неисправностей.

Особенно высокие тепловые нагрузки возникают во время пуска, когда частота тока в роторе и его электрические потери значительно превышают значения в установившемся режиме. Для крупных электродвигателей тепловая нагрузка ротора может быть даже более критичной, чем нагрев обмотки статора.

Перегрев ротора не всегда можно выявить обычным измерением температуры корпуса. Во многих случаях неисправность проявляется косвенными признаками: ухудшением разгона, повышенным током, снижением момента, пульсациями нагрузки, вибрацией или неравномерным шумом.

Что такое ротор электродвигателя?

Ротор — это вращающаяся часть электрической машины, расположенная внутри статора и механически соединенная с валом. Под действием электромагнитного поля статора в роторе возникают токи или создается собственное магнитное поле, благодаря чему формируется вращающий момент.

Конструкция ротора зависит от типа электродвигателя. Наиболее распространенными являются:

короткозамкнутый ротор асинхронного двигателя;
фазный ротор с обмоткой и контактными кольцами;
ротор синхронного электродвигателя с обмоткой возбуждения;
якорь машины постоянного тока;
ротор с постоянными магнитами.

Причины нагрева для разных конструкций могут отличаться. Поэтому диагностику следует выполнять с учетом типа машины, режима работы, мощности и системы охлаждения.

Должен ли ротор нагреваться во время работы?

Определенный нагрев ротора является нормальным явлением. Во время работы в нем возникают электрические, магнитные и механические потери, которые превращаются в тепло.

Для асинхронного двигателя основными источниками нагрева ротора являются:

токи в стержнях и короткозамыкающих кольцах;
потери в магнитопроводе;
дополнительные потери от гармоник магнитного поля;
трение в подшипниках;
вентиляционные потери;
повышенное скольжение.

Опасной является ситуация, когда температура ротора превышает допустимый для его конструкции уровень, продолжает расти или сопровождается ухудшением работы электродвигателя.

Универсального предельного значения температуры ротора для всех машин не существует. Допустимые показатели зависят от конструкции двигателя, материалов ротора, класса изоляции его обмотки, способа охлаждения, режима работы и требований производителя.

Основные признаки перегрева ротора

О возможном перегреве ротора могут свидетельствовать такие симптомы:

электродвигатель медленно набирает обороты;
двигатель не выходит на номинальную скорость;
увеличивается продолжительность пуска;
двигатель потребляет повышенный ток;
уменьшается вращающий момент;
под нагрузкой заметно падает скорость;
появляются пульсации тока или момента;
возникает нестабильный шум;
повышается вибрация;
двигатель перегревается даже при нормальном токе статора;
срабатывает защита от перегрузки или затяжного пуска;
после остановки внутри машины долго сохраняется высокая температура;
на контактных кольцах или щеточном аппарате видны следы перегрева;
обнаруживаются потемнение, деформация или ослабление элементов ротора.

Во время работы электродвигателя без встроенных датчиков непосредственно измерить температуру ротора сложно. Поэтому вывод часто делают по совокупности электрических, тепловых, вибрационных и механических признаков.

Основные причины перегрева ротора

Причина	Для каких двигателей характерна	Возможные последствия
Перегрузка механизма	Для большинства типов	Рост скольжения, тока и температуры
Затяжной пуск	Преимущественно асинхронные двигатели	Интенсивный нагрев стержней и колец ротора
Частые повторные пуски	Преимущественно асинхронные двигатели	Накопление тепла без достаточного охлаждения
Заклинивание или тяжелый ход механизма	Для большинства типов	Работа вблизи режима заторможенного ротора
Повреждение стержней ротора	Короткозамкнутые асинхронные двигатели	Неравномерное распределение тока, локальный перегрев
Повреждение короткозамыкающих колец	Короткозамкнутые асинхронные двигатели	Локальный нагрев, снижение пускового момента
Дефекты обмотки фазного ротора	Двигатели с фазным ротором	Местный перегрев, асимметрия токов
Плохой контакт в цепи ротора	Фазные и синхронные машины	Искрение и локальный перегрев
Повреждение щеток или контактных колец	Фазные и синхронные машины	Перегрев контактного узла
Неисправность системы охлаждения	Крупные закрытые машины	Недостаточный отвод тепла
Трение ротора о статор	Для большинства типов	Локальный нагрев и механическое повреждение
Дефекты подшипников или перекос вала	Для большинства типов	Дополнительное трение, вибрация и нагрев
Несимметрия напряжения или потеря фазы	Трехфазные двигатели	Увеличение электрических потерь и температуры
Неправильная работа частотного преобразователя	Двигатели с регулируемым приводом	Перегрев из-за несоответствующего режима или слабого охлаждения

Детальное рассмотрение причин

Перегрузка электродвигателя

Когда механическая нагрузка на вал превышает номинальную, скорость асинхронного двигателя уменьшается, а скольжение увеличивается. В роторе при этом возрастают токи и электрические потери.

Если такой режим продолжается долго, ротор не успевает отводить тепло и перегревается.

Возможные причины перегрузки:

превышение производительности приводного механизма;
засорение насоса или вентилятора;
чрезмерное давление в системе;
заклинивание конвейера;
чрезмерное натяжение ременной передачи;
плохое центрирование агрегата;
повышенное механическое сопротивление;
ошибочный выбор мощности двигателя.

При этом двигатель может продолжать вращаться, но работать с током выше номинального и с недостаточным запасом момента.

Затяжной пуск

Пуск является одним из наиболее напряженных тепловых режимов для ротора асинхронного двигателя.

В начале пуска ротор почти неподвижен, скольжение приближается к максимальному значению, а ток ротора очень высок. В этот момент двигатель по электромагнитным процессам подобен трансформатору с замкнутой вторичной обмоткой.

Если механизм разгоняется слишком медленно, ротор длительное время остается под воздействием значительного тока. Это может вызвать сильный нагрев стержней, короткозамыкающих колец или обмотки фазного ротора. ABB отдельно отмечает, что во время пуска формируется повышенная тепловая нагрузка, а неспособность двигателя нормально разогнаться может быть вызвана механическими дефектами, низким напряжением или потерей фазы.

Причинами затяжного пуска могут быть:

чрезмерный момент сопротивления механизма;
запуск оборудования под нагрузкой;
пониженное напряжение питания;
неисправность пусковой аппаратуры;
дефекты ротора;
ошибки в настройках частотного преобразователя;
повышенное трение в подшипниках;
несоответствие электродвигателя механизму.

Частые повторные пуски

После каждого пуска ротор накапливает значительное количество тепла. Если интервалы между пусками недостаточны, он не успевает остыть до безопасной температуры.

Особенно опасны:

многократные попытки запустить заклиненный механизм;
повторное включение сразу после срабатывания защиты;
частые реверсы;
кратковременный повторный режим с большим количеством пусков;
несоответствие фактического режима работы паспортному.

Даже если продолжительность каждого отдельного пуска не кажется критической, накопленная тепловая нагрузка может привести к деформации стержней, ослаблению соединений, повреждению короткозамыкающих колец или разрушению изоляции обмотки ротора.

Повреждение стержней короткозамкнутого ротора

Короткозамкнутый ротор состоит из стержней, расположенных в пазах магнитопровода, и колец, которые соединяют их на торцах.

Трещина или разрыв одного или нескольких стержней нарушает равномерное распределение тока. Соседние исправные стержни начинают работать с повышенной нагрузкой, а в зоне дефекта могут возникать локальные перегревы.

Характерные признаки повреждения стержней:

уменьшение пускового момента;
ухудшение разгона;
пульсации момента;
повышенная вибрация;
характерный низкочастотный шум;
колебания тока;
повышение температуры под нагрузкой;
нестабильная работа при определенном скольжении.

Для выявления дефектов стержней применяют, в частности, анализ спектра тока двигателя. ABB относит анализ сигнатуры тока к методам диагностики поврежденных стержней ротора и других электрических дефектов.

Повреждение короткозамыкающих колец

Дефекты торцевых короткозамыкающих колец могут возникать из-за:

термических циклов;
механических напряжений;
некачественного литья;
усталостных трещин;
ослабления соединений;
предыдущих перегревов;
значительных пусковых токов;
вибрации.

Нарушение электрического контакта между стержнем и кольцом увеличивает местное сопротивление. В зоне дефекта выделяется дополнительное тепло, которое может вызвать дальнейшее разрушение соединения.

При длительной эксплуатации дефект может распространяться на соседние стержни и привести к существенному снижению пускового момента.

Повреждение обмотки фазного ротора

В двигателях с фазным ротором причиной нагрева могут быть:

межвитковые замыкания;
замыкание обмотки на корпус;
нарушение соединений между катушками;
ослабление пайки;
загрязнение и увлажнение изоляции;
неравномерное сопротивление фаз;
дефекты пускового реостата;
несимметрия внешней цепи ротора.

При несимметрии токов отдельные фазы или катушки ротора могут перегреваться значительно сильнее других.

Такой дефект требует проверки активного сопротивления фаз, состояния изоляции, контактных соединений, колец, щеток и внешнего пускорегулирующего оборудования.

Плохой контакт на контактных кольцах и щетках

Для фазных асинхронных двигателей и части синхронных машин важное значение имеет состояние щеточно-контактного аппарата.

Локальный нагрев могут вызывать:

недостаточное давление щеток;
чрезмерное давление щеток;
неправильная марка щеток;
неровная или загрязненная поверхность колец;
биение контактных колец;
неравномерное распределение тока между щетками;
зависание щеток в щеткодержателях;
слабые контактные соединения;
искрение.

Повышенное переходное сопротивление в контактном узле вызывает локальное выделение тепла. В тяжелых случаях возможно подгорание контактных колец, разрушение щеток и повреждение изоляции обмотки ротора.

Недостаточное охлаждение

В крупных электрических машинах ротор может иметь собственные вентиляционные каналы, вентиляторы или специальную систему охлаждения.

Перегрев возникает из-за:

загрязнения вентиляционных каналов;
повреждения лопаток вентилятора;
неправильного направления вращения;
недостаточной производительности системы охлаждения;
повышенной температуры охлаждающего воздуха;
неисправности теплообменника;
засорения фильтров;
нарушения циркуляции воздуха внутри машины;
работы на малой скорости с самовентиляцией.

При питании от частотного преобразователя двигатель может работать на пониженной скорости, из-за чего вентилятор на валу создает меньший воздушный поток. Даже при допустимом моменте охлаждение ротора и статора может быть недостаточным.

Трение ротора о статор

Контакт между ротором и статором является аварийной неисправностью.

Он может возникать из-за:

разрушения подшипника;
чрезмерного износа подшипников;
прогиба вала;
перекоса подшипниковых щитов;
неправильной сборки;
деформации корпуса;
неравномерного воздушного зазора;
ослабления крепления магнитопровода;
попадания постороннего предмета;
значительной вибрации.

Даже кратковременное касание может вызвать локальный нагрев, повреждение поверхности ротора, замыкание листов магнитопровода, разрушение обмотки или стержней.

При появлении металлического шума, резком росте вибрации или признаках задевания двигатель необходимо немедленно остановить.

Дефекты подшипников, перекос или дисбаланс

Подшипниковая неисправность не всегда напрямую нагревает весь ротор, однако она может существенно ухудшить его тепловой режим.

Из-за повышенного трения, перекоса вала или вибрации:

возрастает механическая нагрузка;
увеличивается скольжение;
нарушается воздушный зазор;
возникают дополнительные электромагнитные силы;
может появиться периодическое задевание ротора;
ухудшается вентиляция.

Поэтому во время диагностики перегрева ротора обязательно проверяют подшипники, центрирование, биение вала, состояние муфты и уровень вибрации.

Несимметрия напряжения и потеря фазы

Несимметрия питания создает неравномерное магнитное поле. В роторе возникают дополнительные токи и потери, которые могут вызвать интенсивный нагрев.

При потере одной фазы двигатель иногда продолжает вращаться, но токи в других фазах значительно возрастают. Это представляет опасность как для статора, так и для ротора.

Проблему нельзя оценивать только по среднему значению напряжения. Необходимо измерять все междуфазные напряжения и токи каждой фазы.

Работа синхронного двигателя с нарушением возбуждения

В синхронных двигателях перегрев ротора может быть связан с:

недостаточным или чрезмерным током возбуждения;
коротким замыканием в обмотке возбуждения;
обрывом цепи возбуждения;
нарушением контакта в щеточно-кольцевом узле;
асинхронным режимом;
выпадением из синхронизма;
повторными колебаниями ротора относительно магнитного поля.

Во время выпадения из синхронизма возникают значительные токи и механические нагрузки, которые могут вызвать перегрев ротора и повреждение машины.

Как определить причину перегрева ротора?

Диагностику следует проводить последовательно — от проверки условий эксплуатации до специализированных испытаний.

Шаг 1. Уточнить обстоятельства возникновения перегрева

Необходимо установить:

греется ли ротор во время пуска или в установившемся режиме;
возникает ли проблема только под нагрузкой;
увеличилось ли время разгона;
были ли заклинивания механизма;
сколько пусков выполнялось подряд;
срабатывала ли защита;
менялись ли настройки привода;
проводился ли недавно ремонт.

Эта информация часто позволяет сразу сузить перечень возможных причин.

Шаг 2. Проверить фактическую нагрузку

Следует определить:

ток двигателя;
мощность;
момент на валу;
скорость вращения;
производительность приводного механизма;
механическое сопротивление.

Если двигатель работает с повышенным скольжением или не достигает номинальной скорости, необходимо проверить не только ротор, но и сам механизм.

Шаг 3. Оценить продолжительность пуска

Сравнивают фактическое время разгона с нормальным для данного агрегата и с допустимым временем, предусмотренным системой защиты.

Затяжной пуск может свидетельствовать о:

чрезмерной нагрузке;
низком напряжении;
повреждении ротора;
дефектах подшипников;
неправильной настройке пусковой системы.

Шаг 4. Измерить токи и напряжения

Нужно проверить:

ток каждой фазы;
междуфазные напряжения;
симметрию питания;
ток во время пуска;
форму и стабильность тока;
поведение параметров под нагрузкой.

Важно оценивать не только абсолютные значения, но и разницу между фазами и изменение показателей во времени.

Шаг 5. Проверить скорость и скольжение

Для асинхронного двигателя увеличенное скольжение может быть признаком перегрузки, снижения напряжения или дефекта ротора.

Сравнивают:

фактическую скорость;
паспортную скорость;
синхронную скорость;
скорость при разных уровнях нагрузки.

Значительное снижение оборотов под нагрузкой требует дополнительной проверки ротора и приводного механизма.

Шаг 6. Провести вибрационную диагностику

Вибрационный контроль помогает выявить:

дефекты подшипников;
дисбаланс;
перекос валов;
ослабление креплений;
неравномерный воздушный зазор;
механическое задевание;
часть дефектов ротора.

Результаты необходимо анализировать вместе с электрическими параметрами, поскольку один и тот же вибрационный признак может иметь разные причины.

Шаг 7. Выполнить анализ сигнатуры тока

Анализ спектра тока электродвигателя может применяться для выявления:

поврежденных стержней;
дефектов короткозамыкающих колец;
асимметрии ротора;
механических неисправностей;
проблем с качеством питания.

Этот метод особенно полезен тем, что проверку можно выполнять во время работы двигателя без его разборки. ABB прямо указывает, что электрический сигнатурный анализ способен выявлять поврежденные стержни ротора и другие электрические и механические отклонения.

Шаг 8. Проверить состояние охлаждения

Необходимо осмотреть:

внутренние и наружные вентиляционные каналы;
вентиляторы;
направление воздушного потока;
фильтры;
теплообменники;
температуру охлаждающей среды;
работу принудительной вентиляции;
соответствие охлаждения фактической скорости двигателя.

Шаг 9. Проверить ротор после разборки

После демонтажа ротора проверяют:

состояние стержней;
короткозамыкающие кольца;
места соединений;
следы локального перегрева;
трещины;
деформации;
потемнение металла;
состояние магнитопровода;
следы задевания;
состояние обмотки фазного ротора;
состояние бандажей;
пайку и контактные соединения;
геометрию вала;
балансировку.

Для сложных повреждений могут применяться специальные электрические, индукционные, тепловые или неразрушающие методы контроля.

Как устранить перегрев ротора?

Способ ремонта зависит от конструкции двигателя и выявленной причины.

Возможные меры:

уменьшение фактической нагрузки;
устранение заклинивания механизма;
настройка пускового режима;
увеличение интервалов между пусками;
восстановление нормального напряжения питания;
устранение несимметрии фаз;
ремонт или замена подшипников;
центрирование агрегата;
восстановление системы охлаждения;
очистка вентиляционных каналов;
ремонт стержней или короткозамыкающих колец;
изготовление или замена короткозамкнутой обмотки;
ремонт обмотки фазного ротора;
восстановление контактных колец;
замена и настройка щеток;
ремонт цепи возбуждения;
восстановление геометрии вала;
динамическая балансировка ротора;
ремонт магнитопровода;
устранение неравномерности воздушного зазора.

После ремонта необходимо выполнить контрольные измерения и испытания, соответствующие типу машины и объему выполненных работ.

Когда двигатель необходимо немедленно остановить?

Электродвигатель следует немедленно вывести из работы, если:

двигатель не может нормально разогнаться;
ротор или вал заблокирован;
появился металлический шум внутри машины;
резко возросла вибрация;
ощущается запах перегретого металла или изоляции;
из контактных колец возникает сильное искрение;
быстро растет ток;
двигатель теряет скорость под нагрузкой;
сработала защита от затяжного пуска;
после повторного запуска неисправность возникла снова;
выявлено трение ротора о статор;
появился дым.

Повторный запуск без установления причины может значительно увеличить объем повреждений.

Чего не следует делать?

Не рекомендуется:

многократно запускать двигатель, который не набирает обороты;
повторно включать машину сразу после срабатывания тепловой защиты;
увеличивать допустимое время пуска в настройках защиты без анализа причины;
делать вывод об исправности ротора только по сопротивлению изоляции статора;
оценивать состояние ротора только по температуре корпуса;
игнорировать снижение пускового момента;
продолжать работу при пульсациях тока или скорости;
заменять подшипники без проверки центрирования и воздушного зазора;
выполнять ремонт стержней без проверки короткозамыкающих колец;
балансировать ротор без устранения электрического или конструктивного дефекта;
менять марку щеток без проверки требований производителя;
запускать двигатель после ремонта без контрольных испытаний.

Практический опыт ООО ПКФ «ЭЛЕКТРОПРОМРЕМОНТ»

Практика ремонта промышленных электродвигателей показывает, что перегрев ротора часто является следствием не одной, а нескольких взаимосвязанных неисправностей.

Например, износ подшипников может привести к неравномерному воздушному зазору и повышенной вибрации. Это, в свою очередь, ухудшает электромагнитный режим двигателя, увеличивает скольжение и тепловую нагрузку ротора.

Во время диагностики наши специалисты чаще всего сталкиваются с такими ситуациями:

затяжной разгон из-за повышенной нагрузки приводного механизма;
многократные повторные пуски после неудачного запуска;
повреждение отдельных стержней короткозамкнутого ротора;
трещины в зоне соединения стержней с короткозамыкающими кольцами;
локальные перегревы в местах повышенного электрического сопротивления;
дефекты контактных колец и щеточного аппарата;
неравномерное сопротивление фаз обмотки фазного ротора;
недостаточное охлаждение крупной электрической машины;
задевание ротора из-за дефектов подшипников или перекоса;
нарушение балансировки после предыдущего ремонта;
неправильная настройка режима пуска или частотного преобразователя.

Важно учитывать, что поврежденный стержень ротора не всегда полностью обрывается. На начальной стадии дефект может проявляться только под нагрузкой или после прогрева машины. Из-за теплового расширения трещина изменяет свой электрический контакт, поэтому поведение двигателя в холодном и прогретом состоянии может отличаться.

Также повышенная температура корпуса не всегда означает, что главный источник нагрева находится в статоре. В крупных машинах значительная часть тепла от ротора передается через внутренний воздух, вал, подшипниковые узлы и корпус. Именно поэтому для установления причины недостаточно только тепловизионного осмотра наружной поверхности.

Окончательный вывод о состоянии ротора целесообразно делать после сопоставления:

истории эксплуатации;
пусковых характеристик;
токов и напряжений;
фактической скорости;
уровня вибрации;
температурных показателей;
результатов спектрального анализа тока;
результатов осмотра после разборки.

Примечание для технической службы: этот раздел желательно дополнить 2–3 реальными примерами предприятия: повреждение стержней, трещина короткозамыкающего кольца, перегрев фазного ротора или задевание ротора о статор.

Типичные ошибки во время диагностики ротора

ОШИБКА №1

Искать причину только в обмотке статора

Повышенный ток и перегрев двигателя часто автоматически связывают с дефектом статора. Однако подобные симптомы могут возникать при повреждении стержней ротора, затяжном пуске или повышенном скольжении.

ОШИБКА №2

Не анализировать процесс пуска

Измерения только в установившемся режиме могут не показать проблему. Часть дефектов ротора лучше всего проявляется именно во время разгона.

Следует контролировать:

продолжительность пуска;
ток;
скорость набора оборотов;
характер изменения момента;
наличие пульсаций.

ОШИБКА №3

Многократно повторять неудачный пуск

Каждый следующий запуск увеличивает накопленное тепло. Даже исправный до начала события ротор может быть поврежден серией неудачных пусков.

ОШИБКА №4

Оценивать ротор только по температуре корпуса

Наружная температура двигателя не всегда точно показывает температуру ротора. Ротор может иметь локальный перегрев, который не сразу передается на корпус.

ОШИБКА №5

Игнорировать фактическое скольжение

Повышенное скольжение является важным диагностическим признаком. Если скорость двигателя под нагрузкой стала ниже, необходимо проверить нагрузку, напряжение и состояние ротора.

ОШИБКА №6

Делать вывод только по вибрации

Повреждение ротора может вызывать вибрацию, но похожие проявления возникают при дисбалансе, перекосе, дефектах подшипников и ослаблении фундамента.

Вибрационную диагностику нужно подтверждать другими методами.

ОШИБКА №7

Не проверять приводной механизм

Причина затяжного пуска и перегрева может находиться не в двигателе, а в насосе, вентиляторе, редукторе, компрессоре или другом механизме.

ОШИБКА №8

Не учитывать тепловое состояние перед запуском

Допустимое количество пусков холодного и горячего двигателя может отличаться. Повторный пуск горячей машины создает значительно больший риск повреждения ротора.

ОШИБКА №9

Проверять фазный ротор без внешней цепи

Неисправность может находиться в пусковом реостате, кабелях, контакторах или соединениях, а не непосредственно в обмотке ротора.

ОШИБКА №10

Ремонтировать отдельный стержень без оценки всего ротора

Одна видимая трещина может быть лишь частью общего термического или усталостного повреждения. Необходимо проверить все стержни, кольца, места соединений, магнитопровод и балансировку.

Когда нужен специализированный ремонт?

Электродвигатель целесообразно передать на комплексную диагностику, если:

он стал дольше разгоняться;
уменьшился пусковой момент;
под нагрузкой падают обороты;
появились пульсации тока или момента;
выявлено повышенное скольжение;
двигатель неоднократно работал с заторможенным ротором;
наблюдается необъяснимый внутренний нагрев;
есть подозрение на повреждение стержней;
выявлены трещины короткозамыкающих колец;
перегреваются контактные кольца;
возникает сильное искрение щеток;
есть следы задевания ротора;
двигатель подвергся аварийной перегрузке;
результаты токовой или вибрационной диагностики указывают на дефект ротора.

Для крупных и ответственных электрических машин целесообразно не ограничиваться одним видом контроля, а применять комплекс электрических, механических и тепловых проверок.

Распространенные вопросы

Почему ротор греется во время пуска?

Во время пуска асинхронного двигателя в роторе проходят значительные токи. Если двигатель быстро разгоняется, такой нагрев кратковременный. При затяжном пуске или повторных запусках температура может достичь опасного уровня.

Почему ротор греется сильнее под нагрузкой?

С увеличением нагрузки растет скольжение асинхронного двигателя и ток ротора. Соответственно, увеличиваются электрические потери и тепловыделение.

Может ли ротор греться из-за поврежденных стержней?

Да. Повреждение одного или нескольких стержней нарушает распределение тока и создает дополнительную нагрузку на исправные участки ротора. Это может вызвать локальный или общий перегрев.

Как определить повреждение стержней без разборки?

Для предварительной диагностики применяют анализ пусковых характеристик, измерение скольжения, вибрационный контроль и анализ спектра тока двигателя. Окончательный вывод иногда требует разборки и специализированной проверки.

Почему двигатель медленно набирает обороты?

Причиной могут быть перегрузка механизма, пониженное напряжение, дефекты ротора, неисправность подшипников, неправильная настройка пусковой системы или несоответствующая мощность двигателя.

Может ли ротор перегреваться при нормальном токе статора?

Да. Локальный дефект стержня, контактного соединения или обмотки ротора не всегда сразу вызывает значительное превышение общего тока статора.

Почему ротор греется после ремонта?

Возможные причины:

неправильная сборка;
неравномерный воздушный зазор;
перекос подшипниковых щитов;
дефекты балансировки;
неправильное соединение обмотки;
неустраненный дефект стержней;
плохое охлаждение;
неправильные настройки привода;
перегрузка механизма.

Можно ли продолжать работу с поврежденным стержнем ротора?

Не рекомендуется. Нагрузка перераспределяется на другие стержни, из-за чего дефект может прогрессировать и привести к значительно более серьезному повреждению ротора.

Всегда ли перегрев ротора требует его замены?

Нет. Во многих случаях возможен ремонт стержней, колец, обмотки, контактных узлов или системы охлаждения. Решение зависит от конструкции, характера повреждения и экономической целесообразности.

Чем перегрев ротора отличается от перегрева статора?

Перегрев статора чаще связан с повышенным током обмоток, дефектами изоляции, несимметрией питания и недостаточным охлаждением. Перегрев ротора чаще проявляется через повышенное скольжение, затяжной пуск, повреждение стержней, короткозамыкающих колец, обмотки ротора или механическое задевание.

Однако симптомы могут пересекаться, поэтому окончательный вывод требует комплексной диагностики.

Диагностика и ремонт роторов электрических машин

ООО ПКФ «Электропромремонт» выполняет диагностику, ремонт и изготовление роторов, якорей и других узлов промышленных электрических машин.

В зависимости от конструкции и технического состояния оборудования могут выполняться:

дефектация ротора;
проверка стержней и короткозамыкающих колец;
ремонт короткозамкнутой обмотки;
ремонт обмотки фазного ротора;
ремонт контактных колец;
восстановление вала;
восстановление посадочных мест;
ремонт магнитопровода;
замена бандажей;
динамическая балансировка;
контроль геометрических параметров;
электрические и механические испытания.

Важное предупреждение

Материал носит информационный характер. Приведённые значения, методы диагностики, объём работ и рекомендации являются общими и не заменяют техническую документацию производителя. Окончательное решение по конкретной машине принимается по результатам её диагностики и дефектации с учётом типа, мощности, конструкции, режима работы, истории эксплуатации и применимых стандартов.

Греется ротор двигателя?

Проведем диагностику ротора — анализ пуска, измерение скольжения, спектральный анализ тока и проверку после разборки — и выполним ремонт стержней, колец или обмотки.

Получить консультацию
