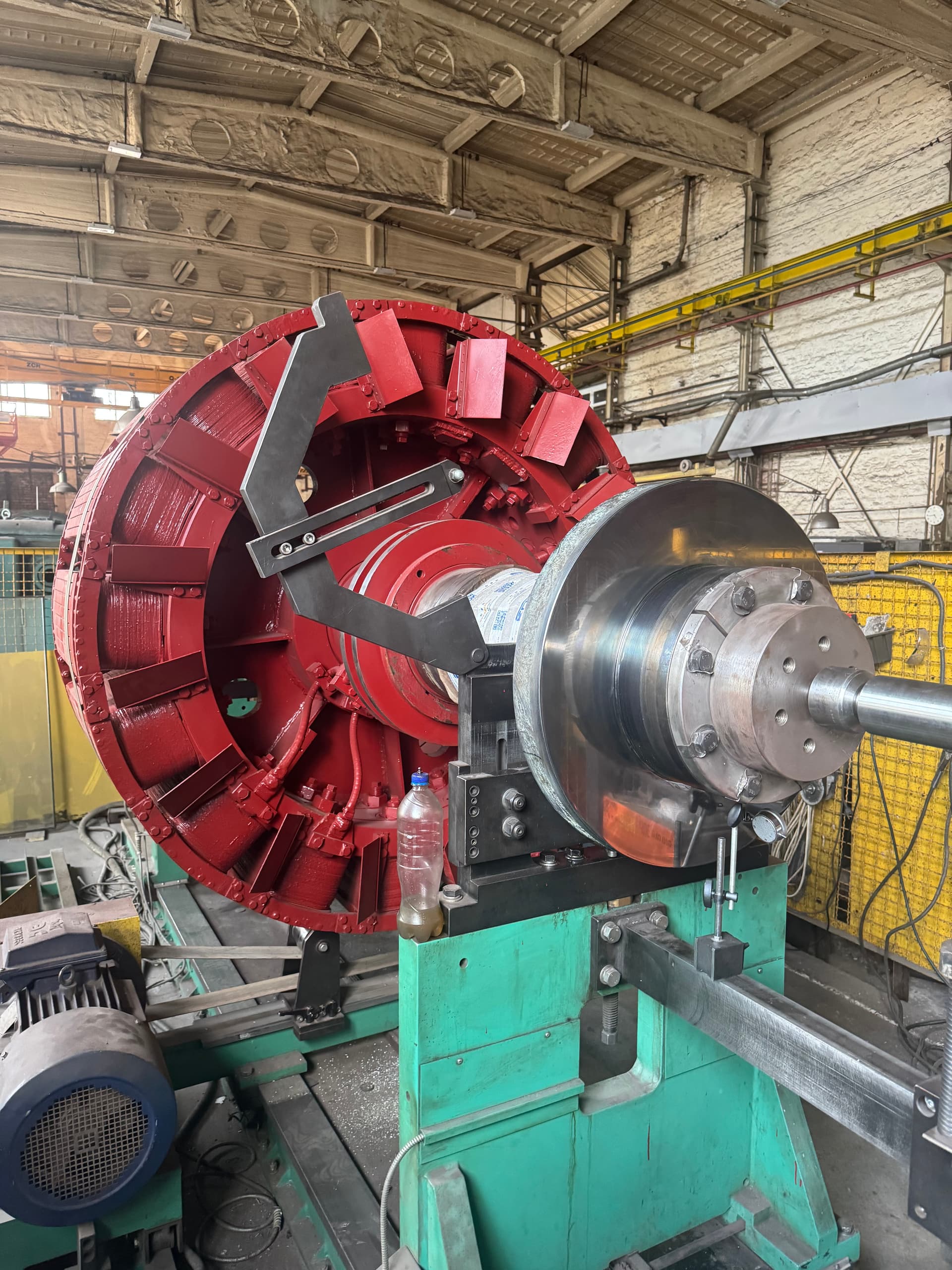

Вибрация электродвигателя: диагностика

Вибрацию электродвигателя проверяют специальными датчиками и виброанализаторами. Датчик устанавливают на подшипниковый щит, корпус подшипникового узла, опору или другую заданную контрольную точку. Обычно измеряют в трёх направлениях: горизонтальном, вертикальном и осевом.

Основные параметры:

1. 01перемещение;
2. 02скорость вибрации;
3. 03ускорение;
4. 04частота;
5. 05фаза;
6. 06спектр.

Для общей оценки состояния многих промышленных машин часто используют среднеквадратичное значение скорости вибрации. Для диагностики подшипников часто важнее ускорение и высокочастотный спектр. Для крупных машин с подшипниками скольжения может контролироваться также непосредственная вибрация вала.

Вибрация — это повторяющееся движение детали или конструкции относительно некоторого среднего положения. Например, если подшипниковый щит двигателя при работе незначительно смещается влево-вправо-вверх-вниз, это и есть механические колебания. Они могут быть настолько малыми, что визуально их не видно, но датчик способен их измерить.

Идеально неподвижной вращающейся машины не существует. Всегда присутствуют остаточный дисбаланс, электромагнитные силы, работа подшипников, движение вентилятора, допуски механической обработки и колебания фундамента. Поэтому задача диагностики — не добиться абсолютного нуля, а определить, является ли уровень допустимым, стабилен ли он и нет ли признаков конкретного дефекта.

Вибрацию можно условно разделить на несколько групп.

Механическая

• дисбаланс;
• несоосность;
• изгиб вала;
• механическое ослабление;
• дефект муфты;
• дефект подшипника;
• износ посадок.

Электромагнитная

• несимметрия воздушного зазора;
• дефект обмотки;
• проблемы ротора;
• магнитная асимметрия;
• неправильное питание.

Аэродинамическая

• вентилятор;
• турбулентность;
• загрязнение вентиляционных каналов.

Внешняя

• насос;
• компрессор;
• редуктор;
• фундамент;
• трубопровод;
• соседнее оборудование.

Для оценки используют три основные физические величины:

Перемещение

Показывает, на какое расстояние колеблется точка. Обычно важно для низкочастотных колебаний, крупных турбомашин и контроля вала.

Скорость вибрации

Показывает скорость колебательного движения. Широко используется для общей оценки машин.

Ускорение

Показывает, насколько быстро меняется скорость колебания. Особенно чувствительно к высокочастотным дефектам, ударным процессам и повреждениям подшипников.

RMS, пиковое значение и Peak-to-Peak

RMS — среднеквадратичное значение сигнала, характеризующее общую энергию колебания за определённое время. Для скорости вибрации это один из наиболее распространённых параметров общей оценки состояния вращающихся машин, но RMS не показывает, какая именно частота вызвала повышение — для этого нужен спектральный анализ.

Peak — максимальная амплитуда колебания, полезна для ударных дефектов, коротких импульсов и подшипниковой диагностики; при двух машинах с одинаковым RMS пиковые значения могут сильно отличаться. Peak-to-Peak — разница между максимальным положительным и максимальным отрицательным значением, часто используется для оценки перемещения вала.

Частота показывает, сколько циклов колебания происходит за секунду (единица — герц). Если двигатель вращается со скоростью 1500 об/мин, частота вращения составляет 1500/60 = 25 Гц. В вибрационной диагностике это часто обозначают как 1× RPM.

1× — частота, равная частоте вращения вала. Высокая амплитуда 1× часто характерна для дисбаланса, изгиба вала, эксцентриситета и некоторых типов несоосности, но одна частота не даёт окончательного диагноза. 2× — частота вдвое больше частоты вращения; она может быть характерна для несоосности, механического ослабления, некоторых деформаций и электромагнитных процессов.

Кроме 1× могут наблюдаться 2×, 3×, 4× и другие кратные частоты (гармоники). Их характер помогает отличать разные типы неисправностей — например, значительное количество гармоник иногда указывает на механическое ослабление, удары, нелинейность или люфт.

Спектр показывает, из каких частот состоит общий сигнал: по горизонтали — частота, по вертикали — амплитуда. Вместо одного числа RMS мы видим, какие именно частоты больше всего влияют на вибрацию — именно спектр является основным инструментом диагностики.

Допустим, общая вибрация повышена. Причиной может быть дисбаланс, подшипник, несоосность, редуктор или электромагнитный дефект — по одному общему числу определить причину сложно. Спектр позволяет увидеть 1× RPM, 2× RPM, подшипниковые частоты, частоту зубчатого зацепления, электрические составляющие и гармоники.

Кроме спектра анализируют временную форму сигнала, которая показывает, как вибрация меняется в реальном времени. Это полезно для выявления ударов, люфтов, периодических импульсов и нестабильного контакта.

Чаще всего применяют:

• акселерометры — измеряют ускорение, самый распространённый вариант для промышленной диагностики;
• датчики скорости — напрямую измеряют скорость вибрации;
• датчики перемещения — применяются для контроля положения вала относительно подшипника.

Пьезоэлектрический акселерометр — один из самых распространённых датчиков: внутри пьезоэлектрический элемент создаёт электрический сигнал под действием ускорения. Преимущества: широкий частотный диапазон, компактность, высокая надёжность, пригодность для спектрального анализа.

Крупные машины с подшипниками скольжения могут иметь стационарные бесконтактные датчики перемещения, расположенные возле вала. Они измеряют положение вала, радиальные колебания, орбиту и эксцентриситет — такие системы особенно важны для турбогенераторов, крупных компрессоров, турбин и больших синхронных машин.

Для обычного горизонтального двигателя основные точки располагают возле подшипниковых узлов: DE (Drive End) — сторона привода, NDE (Non-Drive End) — противоположная сторона. На каждой стороне измеряют горизонтально, вертикально и осево.

Разные дефекты проявляются по-разному: дисбаланс часто сильнее проявляется радиально, а несоосность может создавать значительную осевую составляющую. Поэтому одна точка не даёт полной картины.

Горизонтальное направление для горизонтальной машины часто является одним из наиболее чувствительных — причина в разной жёсткости фундамента и корпуса в разных направлениях. Вертикальное направление помогает оценить дисбаланс, жёсткость опор, фундамент и резонанс. Осевое направление особенно важно при несоосности, проблемах муфты, осевой нагрузке и дефектах упорных подшипников.

Качество контакта датчика с машиной критически важно. Возможно крепление шпилькой, магнитом или специальной площадкой — для точных и высокочастотных измерений жёсткое крепление обычно лучше. Если датчик плохо прижат, установлен на краске или расположен на тонком кожухе, можно получить неправильный сигнал — особенно это влияет на высокие частоты. Для основной диагностики измерение на кожухе вентилятора обычно не лучшая точка: тонкий кожух может вибрировать сам по себе и не отражать состояние подшипникового узла.

Могут проводить измерения на холостом ходу, под нагрузкой, при разгоне, при выбеге, после прогрева и при разных скоростях. Для двигателя после ремонта особенно важно сравнить холодное состояние и тепловое стабилизированное состояние.

При нагреве меняются длина вала, посадки, центровка, зазоры и положение корпусов, поэтому дефект может не проявиться сразу после запуска.

После ремонта двигатель запускают без механической нагрузки — это позволяет оценить ротор, подшипники, вентилятор и электромагнитное состояние самого двигателя. Если вибрация уже высока без механизма, причина часто находится непосредственно в двигателе или его установке на стенде.

Под нагрузкой могут проявляться дефекты, которые не видны на холостом ходу: несоосность, дефект муфты, электромагнитная асимметрия, повреждение ротора или нестабильная посадка.

Во время изменения скорости записывают вибрацию — это позволяет увидеть критические скорости, резонанс, зависимость дефекта от скорости и электромагнитные компоненты. Очень полезный метод для сложных случаев.

Дисбаланс

Один из самых распространённых дефектов. Характерные признаки: высокая 1× RPM, преимущественно радиальная вибрация, стабильная фаза, рост вибрации со скоростью. Причины: неравномерное распределение массы, ремонт ротора, повреждение вентилятора, загрязнение, отрыв груза.

Несоосность

Возникает между валами двигателя и механизма. Может быть параллельной, угловой или комбинированной. Типичные признаки могут включать 1×, 2×, значительную осевую вибрацию и разные фазы на опорах, но спектр зависит от конкретной конструкции.

Мягкая лапа

Возникает, когда одна или несколько опор двигателя не имеют правильного контакта с основанием. При затягивании болтов корпус деформируется. Последствия: изменение центровки, вибрация, деформация подшипниковых опор, нестабильность.

Механическое ослабление

Причины: ослабленные болты, изношенные посадки, трещина основания, люфт, слабое крепление. В спектре может появляться много гармоник — 1×, 2×, 3×, 4×.

Изгиб вала и эксцентриситет

Изгиб вала может создавать сигнал, похожий на дисбаланс: высокая 1×, значительная осевая составляющая, нестабильный зазор. Поэтому перед балансировкой важно проверять геометрию вала.

Неравномерный воздушный зазор (эксцентриситет) может создавать электромагнитные силы, специфические частотные компоненты, радиальную вибрацию и шум. Причины: изношенные подшипники, изгиб вала, смещение статора, неправильная сборка.

Подшипниковые дефекты часто проявляются на частотах, не являющихся простыми кратными скорости вала. Для подшипника характерны частоты, связанные с наружным кольцом, внутренним кольцом, телами качения и сепаратором — их значения зависят от геометрии подшипника, количества тел качения и скорости.

При локальном дефекте наружного кольца каждое тело качения проходит через повреждённую зону и создаёт импульс — в спектре возникает характерная частота и её гармоники. Поскольку дефект внутреннего кольца вращается вместе с валом относительно зоны нагрузки, сигнал может быть модулированным и иметь характерные боковые полосы.

Дефект тел качения может создавать сложный высокочастотный сигнал — особенно полезны ускорение, огибающая и высокочастотный анализ. Частота сепаратора ниже скорости вращения вала, и дефект может сопровождаться низкочастотными составляющими, ударами и нестабильностью.

Недостаточная или избыточная смазка может менять шум, температуру и высокочастотную вибрацию, поэтому подшипниковую диагностику желательно сочетать с температурным контролем.

Дефект короткозамкнутой клетки (обрыв стержня) может создавать пульсацию момента, вибрацию, характерные боковые частоты и изменение тока. Для достоверного диагноза вибрацию желательно сочетать с анализом тока.

Электромагнитная вибрация может быть связана с частотой сети, удвоенной частотой, гармониками, пазовыми частотами и магнитной асимметрией. Характерный признак: при отключении питания электромагнитная составляющая может быстро уменьшиться, тогда как механическая сохраняется при выбеге.

Двигатель может вибрировать из-за обмотки вследствие неправильного фазирования, межвиткового замыкания, неодинакового количества витков или асимметрии фаз — это создаёт неравномерное магнитное поле и пульсирующие силы.

Инверторное питание создаёт дополнительные гармоники, которые могут вызывать электромагнитный шум, высокочастотную вибрацию и резонанс отдельных деталей. Поэтому при диагностике важно знать частоту питания, скорость, частоту коммутации и режим преобразователя.

Дефект вентилятора может создать дисбаланс, лопастную частоту, аэродинамический шум и гармоники. Причины: сломанная лопасть, загрязнение, неправильная посадка, деформация. Если вентилятор имеет N лопастей, характерная лопастная частота равна N × частота вращения (например, 10 лопастей при 25 Гц дают 250 Гц).

Если двигатель работает с редуктором, в вибрационном спектре могут появляться частоты вращения валов, частота зубчатого зацепления и боковые полосы — поэтому вибрация на двигателе иногда приходит от редуктора. Частота зубчатого зацепления определяется как частота вращения шестерни × количество зубьев (например, 25 Гц × 40 зубьев = 1000 Гц); дефект зуба может создавать гармоники, боковые полосы и импульсы.

Дефекты муфты — износ, неправильный монтаж, перекос, ослабление, повреждение эластичного элемента — могут проявляться как несоосность или механическое ослабление.

Каждая конструкция имеет собственные частоты. Если частота возбуждения совпадает или приближается к собственной, амплитуда может резко увеличиться. Поэтому исправный ротор иногда может создавать сильную вибрацию из-за резонанса рамы, фундамента, трубопровода или корпуса.

Полезные методы выявления резонанса: разгон, выбег, изменение скорости, фазовый анализ, ударное тестирование и модальный анализ. Если при прохождении определённой скорости амплитуда резко растёт, это может быть резонансом.

Фаза показывает положение колебания относительно контрольной точки вращения. Используется для балансировки, диагностики несоосности, определения формы колебаний и сравнения опор. Для измерения фазы часто используют лазерный тахометр, фотодатчик или специальную метку на валу — система знает, когда ротор находится в определённом угловом положении, и где относительно этого возникает максимальная вибрация.

В машинах с датчиками перемещения на подшипниках скольжения два датчика располагают приблизительно под 90°. Их сигналы позволяют построить траекторию центра вала — орбиту. Форма орбиты помогает оценить дисбаланс, нестабильность подшипника, трение и вихревые явления.

После ремонта двигателя желательно выполнять контроль на холостом ходу, после прогрева, в установленных точках и при стабильном напряжении и частоте. Результаты записывают в протокол.

Если сегодня измерять в одном месте, а через год — в другом, результаты могут быть несопоставимыми. Для трендового контроля желательно использовать те же точки, то же направление, тот же режим и аналогичный прибор.

Один из самых сильных методов диагностики — не разовое измерение, а отслеживание изменения параметра во времени. Например: январь — стабильно, март — небольшой рост, май — резкий рост подшипниковой компоненты. Такой тренд может показать развитие дефекта ещё до аварии.

Абсолютное значение помогает оценить текущий уровень, а тренд показывает, стабильна ли машина и развивается ли дефект. Неожиданный рост даже в пределах формально допустимого уровня может быть важным сигналом.

Ротор может иметь низкий остаточный дисбаланс на балансировочном станке, но после сборки двигателя всё равно нужно проверить общую вибрацию. Причина — в машине добавляются подшипники, щиты, корпус, фундамент и электромагнитные силы.

Балансировка отвечает на вопрос «насколько правильно распределена масса ротора?», а вибрационное испытание — «как ведёт себя вся машина во время работы?». Поэтому одно не заменяет другое.

Для дисбаланса часто характерны сильная 1×, преимущественно радиальная вибрация и стабильная фаза. Для несоосности часто дополнительно значительная осевая составляющая, 2× и разные фазы между опорами. Но на практике дефекты могут накладываться.

Чтобы отличить механическую вибрацию от электромагнитной, применяют анализ выбега: после отключения питания электромагнитное возбуждение исчезает, а ротор продолжает вращаться. Если определённая компонента резко исчезает после отключения, это аргумент в пользу электромагнитного источника.

Чтобы отличить дефект двигателя от дефекта механизма, применяют контроль двигателя отдельно, без муфты, на холостом ходу. Если вибрация без механизма нормальная, а в агрегате высокая, проверяют центровку, муфту, насос, редуктор и фундамент.

Слабый фундамент может усилить вибрацию, создать резонанс, изменить центровку или вызвать ослабление крепления — поэтому вибрация агрегата на объекте может отличаться от стендовой. Для насосных агрегатов трубопровод может создать значительную механическую нагрузку: неправильный подвод труб может деформировать корпус насоса, изменить центровку и повысить вибрацию двигателя.

В вертикальных машинах нужно учитывать осевую нагрузку, упорный подшипник, жёсткость конструкции и резонанс вертикальной рамы — расположение точек контроля может отличаться от горизонтального двигателя.

Для мощной высоковольтной машины вибрационная диагностика может включать стационарные датчики, переносные измерения, фазовый анализ, контроль вала, анализ пуска и нагрузки — особенно ценно накопление истории измерений.

Тяговый двигатель работает в условиях ударов, переменной скорости, переменной нагрузки и редукторной передачи. Поэтому нужно отличать собственную вибрацию двигателя, зубчатую передачу, колёсную пару и внешние удары.

1. 01Измерение только в одной точке.
2. 02Измерение только в одном направлении.
3. 03Датчик установлен на тонком кожухе.
4. 04Плохой контакт датчика.
5. 05Сравнение машин в разных режимах.
6. 06Игнорирование скорости.
7. 07Оценка только общего RMS.
8. 08Отсутствие спектра.
9. 09Игнорирование фазы.
10. 10Отсутствие данных о нагрузке.
11. 11Сравнение холодной и горячей машины без уточнения режима.
12. 12Вывод «дисбаланс» только по 1×.
13. 13Балансировка без проверки вала.
14. 14Игнорирование фундамента.
15. 15Отсутствие тренда.

Чего не стоит делать:

• балансировать машину только потому, что есть высокая вибрация;
• менять подшипник без подтверждения дефекта;
• оценивать состояние только «на слух»;
• сравнивать измерения из разных точек;
• игнорировать режим нагрузки;
• делать вывод по одной спектральной линии;
• измерять на нестабильном кожухе, если нужна оценка подшипника;
• игнорировать изменение вибрации после прогрева;
• использовать балансировку для маскировки несоосности или изгиба вала.

Контроль вибрации целесообразно включать в финальное стендовое испытание двигателя. Типичный подход: проверить механическую сборку, запустить двигатель, дождаться стабилизации скорости, измерить вибрацию на стороне привода и на противоположной стороне в горизонтальном, вертикальном и осевом направлениях, при необходимости записать спектр, проконтролировать температуру подшипников, повторить измерения после прогрева и зафиксировать результаты в протоколе.

После балансировки двигатель продолжает вибрировать

Проверяют несоосность, подшипники, вал, фундамент, мягкую лапу и электромагнитную асимметрию. Если ротор сбалансирован, повторное добавление грузов без диагностики может ухудшить состояние.

Сильная 1× после ремонта

Возможны дисбаланс, изгиб вала, эксцентриситет или неправильная посадка вентилятора. Сначала проверяют геометрию и механику, а затем выполняют коррекцию баланса.

Высокая осевая вибрация после монтажа

Проверяют центровку, муфту, осевое положение ротора, подшипниковые узлы и внешнюю осевую нагрузку.

Двигатель вибрирует только под нагрузкой

Возможны несоосность, дефект ротора, недостаточная жёсткость, механическая проблема привода или электромагнитный дефект. Холостое испытание в таком случае не воспроизводит рабочий режим.

Вибрация резко выросла через несколько месяцев

Необходимо сравнить со старыми спектрами. Возможны развитие дефекта подшипника, потеря балансировочного груза, ослабление крепления, повреждение вентилятора или изменение центровки. Именно здесь трендовая диагностика имеет наибольшую ценность.

Подшипниковая частота растёт, но общий RMS ещё нормальный

Это типичная ситуация раннего дефекта. Общая энергия вибрации ещё невелика, но высокочастотная составляющая уже меняется. Поэтому оценка только общего RMS может пропустить раннюю стадию повреждения подшипника.

Целесообразно фиксировать:

• тип двигателя, заводской номер, дату;
• скорость, нагрузку, температуру;
• точку измерения, направление, тип датчика, параметр измерения;
• общий уровень, спектр — если записывался;
• результаты после прогрева и заключение.

Для трендовой диагностики особенно важно сохранять одинаковое обозначение точек.

• Как выполняется балансировка ротора?
• Что такое центровка электродвигателя?Скоро
• Почему вибрирует электродвигатель?
• Что такое ротор электродвигателя?
• Как ремонтируют валы электродвигателей?Скоро
• Какие испытания проходит электродвигатель после ремонта?Скоро
• Синхронные электродвигатели: устройство и принцип работыСкоро
• Турбогенератор
• Гидрогенератор

ООО ВКФ «Электропромремонт» выполняет контроль механического состояния электрических машин в рамках диагностики, ремонта и стендовых испытаний.

В зависимости от типа оборудования и задачи могут выполняться:

• измерение общей вибрации, контроль подшипниковых опор;
• измерение в горизонтальном, вертикальном и осевом направлениях;
• спектральный анализ;
• контроль после балансировки, сравнение до и после ремонта;
• контроль на холостом ходу и после прогрева;
• анализ возможного дисбаланса, диагностика механических дефектов;
• проверка подшипниковых узлов;
• оценка стабильности работы машины.

Для сложных случаев вибрационные данные анализируются вместе с током, температурой, состоянием подшипников, геометрией вала, балансировкой, центровкой и параметрами нагрузки.

Вибрация — один из самых информативных параметров технического состояния электродвигателя. Она позволяет оценить не только баланс ротора, но и работу подшипников, вала, муфты, фундамента, ротора, вентилятора и электромагнитной системы.

Поэтому качественный контроль включает:

1. 01правильный выбор точек;
2. 02измерение в нескольких направлениях;
3. 03фиксацию скорости и нагрузки;
4. 04оценку общего уровня;
5. 05спектральный анализ;
6. 06сравнение с предыдущими данными;
7. 07анализ после прогрева;
8. 08сопоставление с другими диагностическими параметрами.

И главное: балансировка, центровка и вибрационная диагностика — это разные процедуры. Балансировка устраняет дисбаланс, центровка выравнивает оси валов, а вибрационная диагностика помогает определить, какой именно дефект создаёт колебания.
