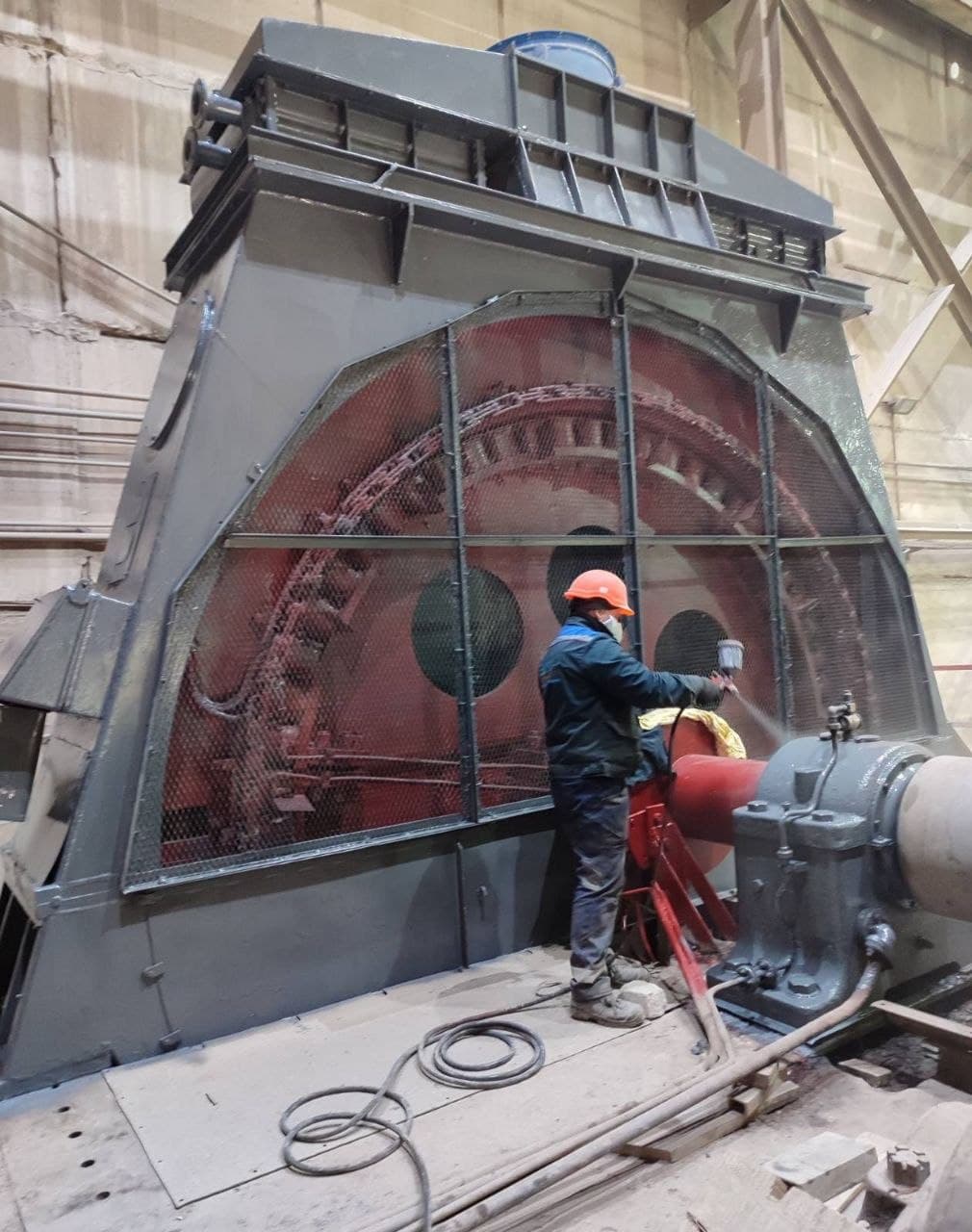

Что такое высоковольтное испытание электродвигателя

Высоковольтное испытание — это подача на изоляцию электродвигателя повышенного испытательного напряжения с контролем того, возникает ли пробой, чрезмерный ток утечки, нестабильность изоляции или электрическое перекрытие.

Обычно напряжение прикладывается между обмоткой и корпусом электродвигателя, а корпус при этом заземляется. Если изоляция выдерживает установленное напряжение в течение заданного времени без пробоя, испытание считается пройденным по соответствующей программе.

Основная цель — проверить электрическую прочность основной изоляции, то есть способность изоляции отделять токоведущие части от сердечника, корпуса и других заземлённых металлических элементов. Без такой проверки после перемотки невозможно полностью подтвердить качество пазовой изоляции, корпусной изоляции, изоляции лобовых частей, выводов и монтажа обмотки.

Термин HiPot происходит от High Potential Test. Такой тест проверяет, выдерживает ли изоляция заданное напряжение без электрического пробоя. В зависимости от программы контролируют ток утечки, стабильность тока, наличие пробоя или перекрытия и поведение изоляции во времени.

Это принципиально разные тесты. Мегомметр измеряет сопротивление изоляции — он показывает, насколько хорошо обмотка изолирована от корпуса при относительно ограниченном постоянном испытательном напряжении. Высоковольтное испытание проверяет, способна ли изоляция выдержать более высокую электрическую нагрузку без пробоя.

То есть: мегомметр — оценка сопротивления, HiPot — проверка электрической прочности. Хороший результат мегомметра не гарантирует автоматически успешного высоковольтного теста.

Пробой — это потеря изоляцией способности электрически разделять проводники: создаётся проводящий канал, например обмотка → повреждённая изоляция → сердечник → корпус. Может возникнуть электрическая дуга, резкое увеличение тока, локальное обугливание и повреждение изоляции и сердечника.

Перекрытие может происходить не внутри изоляции, а по её поверхности из-за загрязнения, влаги, недостаточного расстояния, проводящей пыли или дефекта поверхностного покрытия. Особенно это актуально в зоне выводов, лобовых частей, клемм и высоковольтных секций.

Чаще всего используют:

• AC HiPot — испытание переменным напряжением;
• DC HiPot — испытание постоянным напряжением;
• VLF (Very Low Frequency) — испытание переменным напряжением очень низкой частоты;
• специальные импульсные тесты — применяются для отдельных типов изоляции и оборудования.

Для электродвигателей выбор метода зависит от номинального напряжения, конструкции, изоляционной системы, возраста машины и документации производителя.

При AC-испытании на обмотку подаётся переменное напряжение — электрическое поле по характеру ближе к тому, что возникает при обычной работе машины переменного тока, но испытательная установка должна обеспечивать соответствующую мощность из-за ёмкостного тока обмотки; особенно это важно для крупных двигателей, длинных обмоток и генераторов.

При DC-испытании используется постоянное напряжение. Оборудование может быть более компактным, поскольку после заряда ёмкости ток уменьшается. Но распределение электрического поля в изоляции при постоянном напряжении отличается от рабочего AC-режима, поэтому DC HiPot не всегда является прямой заменой AC-испытания.

Чаще всего:

• после изготовления нового двигателя;
• после полной перемотки;
• после замены высоковольтной секции;
• после ремонта корпусной изоляции;
• после серьёзной аварии;
• после капитального ремонта.

Иногда его применяют в рамках специальной диагностики существующей машины.

HiPot можно проводить и на старых двигателях, но с осторожностью. Старая изоляция может иметь скрытые дефекты, быть термически состаренной, потерять механическую эластичность или иметь локальные слабые места. Слишком жёсткий тест может не просто выявить дефект, но и окончательно повредить изоляцию, которая ещё могла работать — поэтому для старой машины уровень испытания должен определяться отдельно.

Новая или только что перемотанная обмотка должна иметь достаточный запас электрической прочности — она ещё не прошла годы теплового старения, вибрацию, загрязнение, увлажнение и множество циклов пуска. Поэтому для неё возможна более строгая приёмочная программа, чем для старой эксплуатационной изоляции.

В зависимости от конструкции могут проверять обмотку статора, фазный ротор, обмотку возбуждения, полюсные катушки, якорь или вспомогательные обмотки — каждая система может иметь свою программу испытания.

Упрощённая схема: высоковольтный вывод подключается к обмотке, а корпус заземляется; остальные части соединяются или заземляются согласно схеме испытания, которая определяется документацией.

Корпус заземляют для правильного формирования электрического поля, для безопасности и для создания контролируемого пути тока при пробое. Без надёжного заземления высоковольтное испытание опасно.

Типовая логика:

1. 01Подготовка машины.
2. 02Отключение от внешних цепей.
3. 03Проверка заземления.
4. 04Подключение испытательной установки.
5. 05Плавный подъём напряжения.
6. 06Достижение заданного уровня.
7. 07Выдержка.
8. 08Контроль тока и поведения изоляции.
9. 09Плавное снижение напряжения.
10. 10Разряд обмотки.
11. 11Повторная проверка безопасности.

Резкая подача максимального напряжения может создать неконтролируемый переходный процесс, увеличить риск повреждения и усложнить анализ поведения тока утечки. Плавный подъём позволяет контролировать ток, стабильность и аномальные явления.

Во время испытания могут контролировать фактическое напряжение, ток утечки, время, пробой, нестабильность тока, электрические разряды, звук, запах и поведение защиты установки.

Даже исправная изоляция не является идеальным бесконечным сопротивлением — через неё проходит небольшой ток, который может включать ёмкостную, абсорбционную и проводящую составляющие. Для оценки важно не только абсолютное значение, но и характер изменения тока во времени.

Обмотка имеет электрическую ёмкость. При подаче постоянного напряжения она заряжается, и в начале зарядный ток может быть больше, затем он уменьшается — это нормальный электрический процесс и не всегда означает дефект.

В зависимости от методики это может быть пробой, срабатывание защиты, резкий рост тока, нестабильность, поверхностное перекрытие или другое аномальное поведение. После неудачного теста необходимо локализовать причину.

Это один из важнейших моментов. HiPot проверяет преимущественно обмотку относительно корпуса, то есть основную изоляцию. Surge (импульсный) тест проверяет преимущественно виток относительно витка, то есть витковую изоляцию. Поэтому эти два испытания дополняют друг друга.

Представим, что два соседних витка замкнулись между собой — при этом вся катушка всё ещё может быть хорошо изолирована от корпуса. Тогда корпусная изоляция выдержит HiPot, но внутри катушки уже существует дефект. Поэтому после перемотки нужен комплексный контроль.

HiPot — испытание типа «выдержала / не выдержала» в рамках заданной программы. Tan δ — диагностическое измерение диэлектрических потерь, которое даёт информацию об общем состоянии изоляции, увлажнении, старении и неоднородности — особенно полезно для высоковольтных машин.

Частичные разряды — локальные электрические разряды, которые не пробивают всю изоляцию полностью; они могут возникать во внутренней полости, на поверхности или на границе материалов. PD-диагностика позволяет видеть дефекты, которые ещё не приводят к полному пробою, тогда как HiPot лишь показывает, выдерживает ли изоляция заданную нагрузку.

В двигателях на 3, 6, 10 кВ и выше электрическое поле в изоляции значительно сильнее. Особенно критичны выходы секций из пазов, корпусная изоляция, пазовая коронозащита, градиентные покрытия, соединения и выводы — небольшой дефект может создать локальную концентрацию поля.

В высоковольтных секциях в пазовой зоне могут применяться полупроводящие коронозащитные покрытия, цель которых — выравнивание потенциала, уменьшение локального электрического поля и ограничение пазовых разрядов. Повреждение такого слоя может повлиять на поведение обмотки при высоком напряжении.

В зоне выхода секции из паза электрическое поле меняется очень резко — там могут применяться специальные полупроводящие или резистивные материалы (градиентная защита) для постепенного распределения потенциала. Если этот слой повреждён, возможны поверхностные разряды даже при исправной основной изоляции.

Влага может существенно уменьшить электрическую прочность. Перед тестом важно убедиться, что обмотка сухая, чистая и имеет приемлемое сопротивление изоляции — проведение HiPot на явно влажной обмотке может вызвать пробой.

Пыль, масло, угольные и металлические частицы могут создавать поверхностные токи, локальное электрическое поле и трекинг, поэтому очистка является частью подготовки к высоковольтному тесту.

Электрические параметры изоляции зависят от температуры обмотки, поэтому температура должна фиксироваться, учитываться при сравнении результатов и соответствовать методике испытания.

Трекинг — формирование проводящего пути по поверхности изоляции из-за влаги, загрязнения, локальных разрядов или термического повреждения. Со временем проводящий след ухудшает изоляцию и может привести к перекрытию.

Во многих случаях высоковольтное испытание можно провести без разборки двигателя. Но нужно отсоединить или защитить преобразователь, датчики, электронику, вспомогательное оборудование и кабели. Особенно важно не подать испытательное напряжение на электронные компоненты.

Двигатель, подключённый к инвертору, нельзя испытывать как единую систему без специальной процедуры. Высокое испытательное напряжение может повредить IGBT, силовую электронику, фильтры и датчики. Поэтому двигатель обычно электрически изолируют от преобразователя.

Датчики температуры (Pt100, PTC и другие сенсоры) могут иметь значительно более низкий допустимый уровень напряжения — их нужно отсоединить, правильно заземлить или испытывать по отдельной программе.

Нельзя допускать, чтобы высоковольтный ток проходил через подшипники, датчики, муфты или вспомогательные соединения. Схема заземления должна исключать нежелательные пути тока.

При изготовлении высоковольтной секции её можно испытать ещё до установки в статор — это позволяет проверить корпусную изоляцию, качество изготовления и отсутствие повреждений. После укладки обмотка проходит следующие контрольные этапы:

• после изготовления катушки — витковый и изоляционный контроль;
• после укладки в паз — проверка на повреждения во время монтажа;
• после соединения фаз — проверка всей схемы;
• после пропитки — финальная проверка электрической прочности.

Такой поэтапный контроль помогает выявить дефект до завершения дорогого ремонта.

Правильная пропитка заполняет полости, уменьшает движение проводников, защищает от влаги и повышает механическую стабильность, но неправильная полимеризация или загрязнение могут ухудшить характеристики. После вакуум-нагнетательной пропитки (VPI) и полимеризации обмотка должна пройти электрический контроль, чтобы подтвердить, что процесс не повредил изоляцию, нет монтажного дефекта и система готова к работе.

При правильно выбранной методике исправная изоляция должна выдержать испытание. Но любой высоковольтный тест создаёт дополнительную электрическую нагрузку, поэтому принцип «чем больше напряжение, тем лучше» неверен. Испытание должно быть достаточным для подтверждения состояния, но не необоснованно жёстким.

Чрезмерное напряжение может повредить слабый участок, запустить электрическое дерево, создать частичные разряды, вызвать пробой и сократить ресурс изоляции. Поэтому тестовый уровень не определяется «с запасом на глаз».

Частое повторение теста на максимальном уровне нежелательно, особенно для старой изоляции, аварийно восстановленной обмотки и машин с большой наработкой. Для повторной диагностики могут применяться менее стрессовые методы: мегомметр, индекс поляризации, tan δ, частичные разряды и трендовый анализ.

Высоковольтное испытание относится к потенциально опасным операциям. Необходимы:

• ограждение зоны;
• блокировки;
• предупреждающие знаки;
• дистанционное управление;
• надёжное заземление;
• разрядное устройство;
• контроль доступа;
• квалифицированный персонал.

Обмотка имеет ёмкость. После отключения источника она может оставаться заряженной, а это означает, что на её выводах ещё может быть опасное напряжение. Поэтому после DC-испытания необходим контролируемый разряд и заземление.

Рекомендуется фиксировать:

• тип машины, производителя, заводской номер, мощность, номинальное напряжение;
• объект испытания, тип теста (AC или DC), испытательное напряжение и продолжительность;
• температуру, сопротивление изоляции до теста, ток утечки — если измерялся;
• результат, дату и ответственного специалиста.

Протокол позволяет подтвердить прохождение испытания, проследить историю ремонта, сравнить будущие результаты и документально зафиксировать качество ремонта. Для промышленного заказчика это часто одна из важных частей ремонтной документации.

1. 01Неправильно выбранное тестовое напряжение.
2. 02Отсутствие проверки сопротивления изоляции перед HiPot.
3. 03Испытание влажной обмотки.
4. 04Загрязнённая поверхность.
5. 05Неправильное заземление.
6. 06Подача напряжения на датчики.
7. 07Подключённый частотный преобразователь.
8. 08Резкая подача максимального напряжения.
9. 09Повторный тест после пробоя без ремонта.
10. 10Чрезмерное количество повторных испытаний.
11. 11Отсутствие разряда после DC-теста.
12. 12Отсутствие ограждения.
13. 13Проведение теста без протокола.
14. 14Попытка найти межвитковый дефект только HiPot-тестом.
15. 15Оценка результата без учёта типа и возраста изоляции.

Чего не стоит делать:

• подавать тестовое напряжение наугад;
• испытывать влажную или загрязнённую обмотку;
• оставлять преобразователь подключённым;
• подключать электронные датчики к высоковольтной схеме без проверки;
• прикасаться к машине во время теста;
• проводить повторный HiPot после пробоя без ремонта;
• оставлять DC-испытанную обмотку неразряженной;
• считать HiPot заменой витковому тесту;
• увеличивать напряжение «для большей уверенности»;
• проводить тест без квалифицированного персонала.

Высоковольтное испытание нужно рассматривать не отдельно, а в системе: визуальный осмотр + сопротивление изоляции + активное сопротивление + витковый тест + HiPot + функциональные испытания. HiPot отвечает лишь на конкретный вопрос: выдерживает ли основная изоляция заданную электрическую нагрузку без пробоя? Он не отвечает полностью на вопросы, правильно ли число витков, нет ли межвиткового замыкания, исправен ли ротор, правильно ли фазирована обмотка, будет ли двигатель перегреваться. Именно поэтому качественная испытательная программа всегда комплексна.

Мегомметр хороший, но HiPot не пройден

Возможна ситуация, когда сопротивление изоляции высокое, но при повышении электрического поля слабая зона пробивается. Причины: локальная трещина, повреждение корпусной изоляции, воздушная полость, дефект вывода или недостаточное электрическое расстояние. Это показывает разницу между сопротивлением и электрической прочностью.

HiPot пройден, но двигатель перегревается

Это не противоречие. Причина может быть межвитковое замыкание, неправильное число витков, асимметрия фаз, механическая перегрузка или плохое охлаждение. HiPot не проверяет все эти параметры.

Поверхностное перекрытие на выводе

Если дуга возникла по внешней поверхности, проверяют чистоту, влагу, длину пути утечки, состояние изоляции и положение выводов. Не каждое перекрытие означает внутренний пробой катушки.

После перемотки обмотка не выдерживает HiPot

Нужно локализовать паз, катушку, межфазную зону, вывод или лобовую часть. Возможные причины: повреждение при укладке, острая кромка паза, дефект изоляционной ленты, механическое зажатие или неправильная технология пропитки.

• Какие испытания проходит электродвигатель после ремонта?
• Как измерить сопротивление изоляции?
• Что такое индекс поляризации?
• Что такое межвитковое замыкание?
• Что такое tan δ?Скоро
• Что такое частичные разряды?Скоро
• Что такое статор электродвигателя?
• Что такое обмотка статора и ротора?
• Что такое вакуумная пропитка и VPI?Скоро
• Синхронные электродвигатели: устройство и принцип работы

ООО ВКФ «Электропромремонт» выполняет комплекс электрических проверок электрических машин после ремонта и перемотки.

В зависимости от конструкции и объёма ремонта могут выполняться:

• измерение сопротивления изоляции и активного сопротивления обмоток;
• проверка симметрии фаз;
• витковые испытания, испытание электрической прочности;
• проверка обмоток статора, фазного ротора, обмоток возбуждения и полюсных катушек;
• контроль после пропитки и проверка перед стендовыми испытаниями;
• оформление протоколов.

Конкретное испытательное напряжение и методика определяются для каждой машины отдельно с учётом номинального напряжения, типа изоляции, возраста, объёма ремонта, технической документации и применимых нормативных требований.

Высоковольтное испытание — один из ключевых этапов проверки изоляции электродвигателя. Его главная цель — подтвердить, что основная изоляция обмотки выдерживает заданную электрическую нагрузку без пробоя.

При этом HiPot не заменяет:

• мегомметр;
• витковый тест;
• активное сопротивление;
• проверку схемы;
• функциональные испытания.

Правильный подход: сопротивление изоляции → витковый контроль → HiPot → функциональные испытания, с учётом конструкции и технического состояния конкретной машины.
