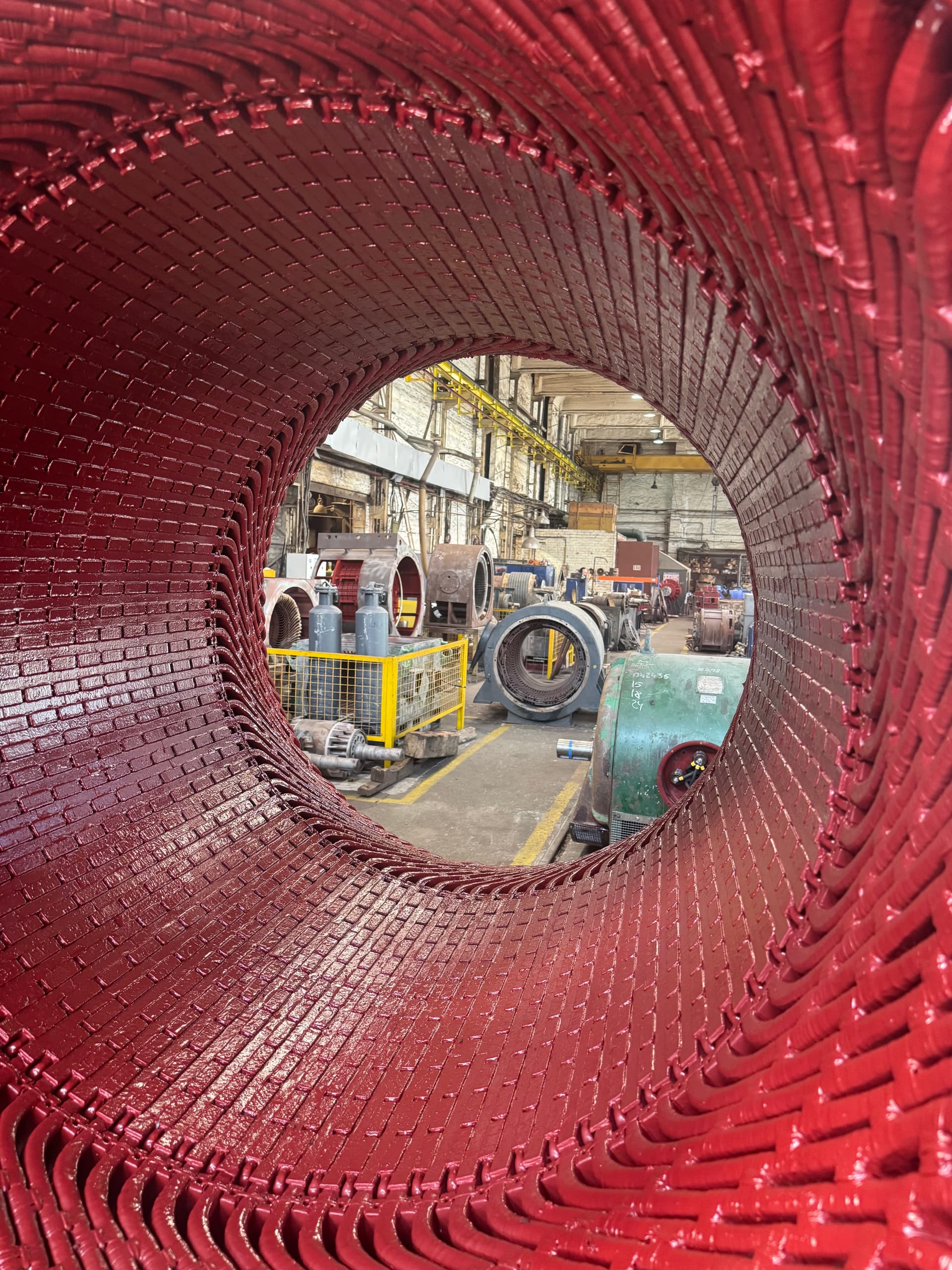

Что такое статор электродвигателя: устройство, обмотка, неисправности и ремонт

Статор — это неподвижная часть электродвигателя или генератора, которая обычно состоит из:

1. 01корпуса;
2. 02сердечника из электротехнической стали;
3. 03пазов;
4. 04обмотки статора;
5. 05пазовой и межфазной изоляции;
6. 06пазовых клиньев;
7. 07лобовых частей обмотки;
8. 08системы крепления обмотки;
9. 09выводов;
10. 10температурных датчиков — если они предусмотрены конструкцией.

Основная задача статора электродвигателя — создание магнитного поля, необходимого для возникновения электромагнитного момента. В генераторе принцип преобразования энергии обратный: электромагнитное поле ротора взаимодействует с обмоткой статора, в которой индуцируется электрическое напряжение.

Статор расположен вокруг ротора и остаётся неподвижным во время работы машины. В упрощённом виде конструкцию можно представить так:

корпус → сердечник статора → пазы → обмотка → воздушный зазор → ротор

Между внутренней поверхностью статора и внешней поверхностью ротора находится воздушный зазор. Его величина — важный параметр электрической машины. Чрезмерный или неравномерный воздушный зазор может влиять на магнитный поток, ток, КПД, реактивную мощность, вибрацию, шум, нагрев и электромагнитные силы.

Конструкция зависит от типа машины, но основными элементами являются:

• корпус — обеспечивает механическую жёсткость и крепление активной части;
• сердечник — формирует магнитную цепь статора;
• пазы — в них располагаются проводники или катушки обмотки;
• обмотка статора — создаёт электромагнитное поле или, в генераторном режиме, является частью, где формируется электрическая энергия;
• изоляция — электрически разделяет витки, катушки, фазы, обмотку от сердечника и токоведущие части от корпуса;
• пазовые клинья — удерживают обмотку в пазах;
• лобовые части — соединяют пазовые части катушек между собой;
• выводы — обеспечивают подключение машины к сети или преобразователю.

Корпус может изготавливаться из чугуна, стали, сварной стальной конструкции, алюминиевого сплава или специальных конструкций для машин большой мощности.

Корпус выполняет несколько функций: удерживает сердечник, обеспечивает геометрическую жёсткость, воспринимает механические нагрузки, служит основанием для подшипниковых щитов, участвует в отводе тепла и защищает внутренние части.

В крупных электрических машинах корпус может быть сложной сварной конструкцией с рёбрами жёсткости, вентиляционными каналами, камерами охлаждения, опорными элементами, смотровыми люками и креплениями датчиков.

Сердечник является частью магнитной системы электродвигателя. Он изготавливается не из цельного куска стали, а, как правило, набирается из большого числа тонких листов электротехнической стали. Каждый лист имеет электроизоляционное покрытие, ограничивающее прохождение вихревых токов между листами. Это позволяет уменьшить вихревые токи, потери в стали, локальный нагрев и общие потери электрической машины.

При работе двигателя магнитное поле меняется во времени. Если бы сердечник был изготовлен из цельного массива электропроводящей стали, в нём возникали бы значительные вихревые токи, вызывающие дополнительные потери энергии, сильный нагрев и снижение КПД. Поэтому сердечник шихтуют из тонких электрически изолированных друг от друга листов.

В сердечнике можно выделить спинку, зубцы, пазы, вентиляционные каналы и нажимные элементы. Зубцы статора расположены между пазами и проводят магнитный поток к воздушному зазору. Спинка сердечника замыкает магнитный поток между полюсными зонами.

В пазах сердечника располагается обмотка. Пазы могут быть открытыми, полузакрытыми, полуоткрытыми, закрытыми, прямоугольными или специальной формы. Конструкция паза зависит от типа обмотки, напряжения, мощности, размера проводника, способа укладки катушки и требуемого магнитного режима. Для крупных высоковольтных машин часто применяют открытые или полуоткрытые пазы, позволяющие устанавливать предварительно сформованные и изолированные секции.

Обмотка статора — система электрически соединённых проводников или катушек, расположенных в пазах сердечника. В трёхфазном двигателе она обычно состоит из трёх фаз. При подключении к трёхфазной сети токи в обмотках создают вращающееся магнитное поле, которое взаимодействует с ротором и создаёт момент.

Эти термины часто используют как близкие, но технически они не всегда означают одно и то же. Обмотка статора — полная система проводников всех фаз статора. Катушка статора — отдельный конструктивный элемент обмотки, имеющий один или несколько витков. Секция статора — термин, часто используемый для отдельного предварительно сформованного элемента обмотки, особенно в крупных электрических машинах.

В зависимости от конструкции машины применяют:

• всыпные обмотки;
• катушечные;
• секционные;
• однослойные;
• двухслойные;
• распределённые;
• сосредоточенные;
• петлевые;
• волновые;
• стержневые и другие специальные конструкции.

Выбор зависит от мощности, напряжения, числа полюсов, числа пазов, схемы соединения, способа охлаждения и технологии производства.

Всыпная обмотка

Всыпная обмотка характерна прежде всего для многих низковольтных электродвигателей малой и средней мощности. Проводники укладываются в пазы во время формирования обмотки. Обычно используется изолированный обмоточный провод круглого или профильного сечения. Преимущества: относительно простая технология, более низкая стоимость, возможность механизированной намотки. Для крупных высоковольтных двигателей такая конструкция часто непригодна из-за требований к геометрии и электрической прочности изоляции.

Формованные катушки и секции статора

Для мощных и высоковольтных машин применяют предварительно изготовленные секции. Типовой процесс включает подбор проводника, намотку, формирование геометрии, наложение витковой изоляции, формирование корпусной изоляции, прессовку или термообработку (в зависимости от системы), контроль размеров, электрические испытания, укладку в пазы, соединение секций, крепление лобовых частей и пропитку или другую предусмотренную технологию.

Для изготовления обмоток преимущественно применяется медный обмоточный провод — круглый, прямоугольный, профильный, эмалированный, обмотанный изоляционной лентой, со стекловолоконной изоляцией или с комбинированной изоляционной системой. В крупных машинах одна секция может состоять из нескольких параллельных проводников; для определённых конструкций применяется транспозиция проводников для уменьшения добавочных потерь.

При изготовлении или перемотке необходимо точно знать число пазов, полюсов и фаз, шаг обмотки, число витков и параллельных ветвей, сечение проводника, направление намотки, порядок чередования фаз, схему соединения и расположение выводов. Изменение даже одного параметра может изменить характеристики двигателя.

Трёхфазная обмотка может быть соединена по схеме звезда (Y) или треугольник (Δ). В звезде концы трёх фаз соединяются в общую точку, в треугольнике фазы последовательно образуют замкнутый контур. Схема определяется конструкцией двигателя и его номинальными данными — самовольно менять её без анализа обмотки и параметров питания нельзя.

Части катушек, выходящие за пределы сердечника, называются лобовыми частями. Они не расположены в пазах, поэтому требуют отдельного механического крепления. На них действуют электродинамические силы, вибрация, тепловое расширение, силы при пуске и силы при коротком замыкании. В крупных машинах крепление лобовых частей — один из критических элементов конструкции.

Могут применяться бандажные ленты, стеклоленты, шнуры, опорные кольца, дистанционные элементы, изоляционные колодки, стеклотекстолитовые детали, композиционные материалы и специальные кронштейны. Цель — не допустить перемещения обмотки под действием электромагнитных и механических сил.

Изоляционная система — одна из важнейших частей статора. Она должна обеспечивать электрическую прочность между витками, между катушками, между фазами, между обмоткой и сердечником, а также между токоведущими частями и корпусом. Одновременно изоляция должна выдерживать температуру, вибрацию, электродинамические силы, влагу, загрязнение, тепловые циклы и импульсные перенапряжения.

В конструкции могут применяться:

• витковая изоляция — разделяет соседние витки;
• корпусная изоляция — отделяет катушку или секцию от заземлённого сердечника;
• пазовая изоляция — располагается между обмоткой и стенками паза;
• межфазная изоляция — разделяет части разных фаз;
• изоляция лобовых частей — защищает и разделяет катушки за пределами сердечника;
• изоляция выводов — обеспечивает электрическую прочность в зоне подключения.

Для электрических машин применяются изоляционные системы различных классов нагревостойкости — среди распространённых B и F. Класс изоляционной системы характеризует её допустимый тепловой уровень в соответствии с нормативными требованиями.

В современных мощных машинах широко применяются термореактивные системы. После полимеризации они формируют жёсткую структуру, обладающую высокой механической прочностью, хорошей термостойкостью, стойкостью к вибрации, стабильностью геометрии и высокой электрической прочностью. Для высоковольтных секций могут использоваться системы на основе слюды, стеклоткани, эпоксидных связующих или композиционных материалов.

Термопластичные системы при нагреве могут размягчаться и менять механические свойства. Такие системы характерны для ряда более старых конструкций электрических машин. При ремонте важно правильно определить тип исходной изоляции, поскольку технология демонтажа, ремонта и восстановления может существенно отличаться.

После установки обмотки в паз она должна быть надёжно зафиксирована. Для этого применяют пазовые клинья, которые могут изготавливаться из стеклотекстолита, текстолита, специально обработанной древесины в старых конструкциях, композиционных материалов или магнитных клиньев. Клин должен обеспечивать механическую фиксацию, стабильность обмотки, стойкость к вибрации и необходимые электроизоляционные свойства.

В некоторых машинах применяются магнитные или полумагнитные клинья. Их использование может влиять на магнитное сопротивление пазовой зоны, гармоники поля, шум, ток холостого хода и электромагнитные потери — поэтому заменять магнитный клин обычным стеклотекстолитовым без технического расчёта не следует.

После укладки обмотки она может пропитываться электроизоляционным лаком или компаундом. Основные задачи пропитки: заполнение полостей, фиксация проводников, повышение механической прочности, защита от влаги, улучшение теплопередачи, уменьшение вибрации и повышение долговечности.

Вакуум позволяет удалить воздух и часть влаги из полостей обмотки перед введением пропитывающего материала, что способствует более глубокому проникновению лака или смолы. Технология может применяться при изготовлении новой обмотки, перемотке, капитальном ремонте или восстановлении определённых типов изоляционных систем.

VPI (Vacuum Pressure Impregnation) — вакуум-нагнетательная пропитка. Типовой цикл может включать предварительную сушку, вакуумирование, подачу пропитывающего материала, выдержку, создание избыточного давления, слив материала и полимеризацию. Конкретные параметры определяются материалами и технологической документацией.

Статор выделяет значительное количество тепла из-за потерь в меди, потерь в стали, добавочных электромагнитных потерь и высокочастотных составляющих при преобразовательном питании. Для отвода тепла используют внешнее воздушное охлаждение, внутреннюю вентиляцию, независимую вентиляцию, теплообменники, водяное охлаждение и комбинированные системы. В крупных машинах сердечник может иметь радиальные вентиляционные каналы.

В мощных двигателях и генераторах внутри статора могут устанавливаться температурные датчики — Pt100, термопары, PTC-датчики и другие сенсоры. Контролируют температуру обмотки, сердечника, охлаждающего воздуха, а иногда и отдельных зон. Данные используются для сигнализации, аварийной защиты, анализа режима работы и прогнозирования технического состояния.

В трёхфазном асинхронном двигателе статор создаёт вращающееся магнитное поле, скорость которого определяется частотой питания и числом полюсов. Ротор вращается немного медленнее магнитного поля статора — эта разница необходима для наведения тока в короткозамкнутом или фазном роторе. Статор асинхронной машины может иметь низковольтную всыпную обмотку, формованную катушечную обмотку или высоковольтные секции.

В синхронном двигателе статор также создаёт вращающееся магнитное поле. Ротор имеет собственное магнитное поле, создаваемое обмоткой возбуждения или постоянными магнитами. В установившемся синхронном режиме ротор вращается синхронно с магнитным полем статора. Для мощных синхронных машин особенно важны электрическая прочность изоляции, механическое крепление секций, состояние сердечника, равномерность воздушного зазора и система охлаждения.

Во многих генераторах основная силовая обмотка расположена именно в статоре. При вращении магнитного поля ротора в обмотке статора индуцируется электрическое напряжение. Для крупных генераторов статор — один из самых сложных и дорогих узлов машины. Его ремонт может включать замену отдельных стержней или секций, ремонт изоляции и выводов, восстановление крепления, ремонт сердечника, замену датчиков и частичную или полную перемотку.

Электрические причины

• межвитковое замыкание;
• межфазное замыкание;
• пробой на корпус;
• перенапряжение;
• несимметрия фаз;
• импульсные перенапряжения;
• повреждение выводов.

Тепловые причины

• перегрузка;
• недостаточное охлаждение;
• загрязнение вентиляции;
• частые пуски;
• высокая температура окружающей среды;
• локальный нагрев сердечника.

Механические причины

• вибрация;
• ослабление клиньев;
• движение катушек;
• повреждение лобовых частей;
• деформация корпуса;
• контакт ротора со статором.

Эксплуатационные причины

• влага;
• пыль;
• масло;
• агрессивная среда;
• неправильное питание;
• работа вне расчётного режима.

Межвитковое замыкание возникает, когда нарушается изоляция между соседними витками одной катушки. Образуется замкнутый контур с очень малым сопротивлением, в котором может протекать значительный циркуляционный ток, вызывающий локальный нагрев. Процесс может развиваться очень быстро: повреждение изоляции → короткозамкнутый виток → локальный ток → нагрев → разрушение соседней изоляции → межфазное замыкание или пробой на корпус. Поэтому раннее выявление межвиткового дефекта имеет большое значение.

Межфазное замыкание возникает между электрическими частями разных фаз из-за повреждения межфазной изоляции, смещения лобовых частей, перегрева, загрязнения, влаги, механического повреждения или развития межвиткового дефекта. Оно часто носит аварийный характер и может вызвать значительное повреждение обмотки и сердечника.

Пробой обмотки на корпус — это нарушение изоляции между токоведущей частью и заземлённым сердечником или корпусом. Типовые причины: старение изоляции, перегрев, механическое истирание, повреждение пазовой изоляции, влага, загрязнение, частичные разряды и импульсные перенапряжения. В месте пробоя может возникнуть электрическая дуга и повредить не только обмотку, но и листы сердечника.

При ослаблении клина обмотка получает возможность перемещаться в пазу, что может привести к вибрации, истиранию изоляции, разрушению пропитки, появлению проводящей пыли, повреждению катушки и пробою на сердечник. Для крупных машин контроль пазового крепления — важная часть дефектации.

Повреждение лобовых частей возникает из-за электродинамических сил, частых пусков, коротких замыканий, вибрации, ослабления бандажей, старения материалов или неправильного ремонта. Признаки: трещины лака, пыль от трения, следы перемещения, ослабленные шнуры, трещины изоляции, деформация и локальный нагрев.

Сердечник может иметь межлистовые замыкания, оплавление, забоины, повреждение зубцов, ослабление пакета, коррозию, локальный перегрев и следы контакта с ротором. Особенно опасно повреждение межлистовой изоляции — в этом месте растут вихревые токи и возникает локальный нагрев, который может повторно повредить новую обмотку после перемотки.

При нарушении воздушного зазора ротор может касаться внутренней поверхности статора. Причины: повреждение подшипника, изгиб вала, деформация корпуса, неправильная сборка, эксцентриситет, смещение сердечника или ослабление подшипникового щита. Последствия: повреждение зубцов, замыкание листов, разрушение обмотки, нагрев, вибрация и повреждение ротора.

Диагностика должна быть комплексной. В зависимости от конструкции и состояния могут применяться:

1. 01Визуальный осмотр.
2. 02Измерение сопротивления изоляции.
3. 03Определение индекса поляризации.
4. 04Измерение активного сопротивления фаз.
5. 05Проверка симметрии.
6. 06Импульсное испытание.
7. 07Испытание электрической прочности.
8. 08Контроль частичных разрядов — для соответствующих машин.
9. 09Проверка сердечника.
10. 10Контроль пазовых клиньев.
11. 11Осмотр лобовых частей.
12. 12Тепловизионная диагностика.
13. 13Вибрационная диагностика.
14. 14Контроль температурных датчиков.

Один тест не даёт полной оценки состояния статора.

Визуальная диагностика

Во время осмотра обращают внимание на цвет изоляции, следы перегрева, трещины, отслоения, пыль, масло, влагу, следы электрических разрядов, состояние клиньев и бандажей, положение лобовых частей, состояние выводов, локальные подгары и следы трения ротора. Опытный осмотр часто позволяет определить направление дальнейшей диагностики ещё до электрических испытаний.

Электрические испытания

Сопротивление изоляции измеряют между фазами, между каждой фазой и корпусом и для всей обмотки относительно корпуса. Результат зависит от температуры и влажности, поэтому сравнивать измерения без учёта условий некорректно. Низкое сопротивление может быть следствием влаги, загрязнения, старения, повреждения или проводящей пыли. Иногда после очистки и сушки параметры существенно восстанавливаются, но это не доказывает автоматически отсутствие других дефектов.

Сопротивление фаз сравнивают между собой с учётом температуры обмотки. Отклонение может указывать на плохое контактное соединение, обрыв параллельной ветви, неправильное соединение, дефект вывода или повреждение части обмотки. Для низкоомных обмоток требуется соответствующий измерительный прибор, поскольку сопротивление контактов и проводов может быть сравнимо с измеряемой величиной.

Импульсный метод применяется для поиска дефектов витковой изоляции — сравнивается реакция разных фаз, аналогичных катушек и эталонных характеристик. Повреждение витковой изоляции меняет электрические параметры обмотки, что отражается на форме сигнала.

Проверка сердечника

После удаления старой обмотки важно проверить сердечник до установки новой — иначе новая обмотка может быть установлена в сердечник с локальным дефектом, который вновь вызовет перегрев. Контролируют состояние зубцов, межлистовую изоляцию, затяжку пакета, следы трения, локальные оплавления, задиры, коррозию и механические повреждения.

Один из методов испытания на нагрев заключается в создании магнитного потока в сердечнике и контроле температурного поля — участки с повреждённой межлистовой изоляцией могут нагреваться сильнее. Для контроля применяют температурные датчики, тепловизор или специализированные системы диагностики сердечника. Методика и уровень магнитного потока должны соответствовать конструкции машины и технологической документации.

Полная перемотка может быть необходима при:

• значительном пробое обмотки;
• системном старении изоляции;
• многочисленных межвитковых дефектах;
• межфазном коротком замыкании;
• значительном термическом повреждении;
• разрушении лобовых частей;
• невозможности локального ремонта;
• необходимости замены изоляционной системы.

Но перемотка не должна быть автоматическим решением при любом дефекте. Иногда достаточно очистки, сушки, ремонта выводов, восстановления бандажей, замены отдельной секции, переклиновки, локального ремонта изоляции или повторной пропитки — если это технологически допустимо.

Типовой процесс перемотки включает:

1. 01Входную диагностику.
2. 02Фиксацию схемы старой обмотки.
3. 03Измерение геометрии.
4. 04Маркировку выводов.
5. 05Демонтаж старой обмотки.
6. 06Очистку сердечника.
7. 07Дефектацию сердечника.
8. 08Ремонт зубцов и пазов.
9. 09Подготовку изоляционных деталей.
10. 10Изготовление новых катушек или секций.
11. 11Укладку обмотки.
12. 12Установку пазовых клиньев.
13. 13Соединение секций.
14. 14Формирование фаз.
15. 15Пайку или сварку соединений.
16. 16Формирование лобовых частей.
17. 17Бандажирование.
18. 18Электрические испытания.
19. 19Пропитку.
20. 20Сушку или полимеризацию.
21. 21Финальные электрические испытания.
22. 22Сборку двигателя.
23. 23Стендовые испытания.

Конкретный процесс зависит от конструкции машины. До демонтажа необходимо определить схему, число витков, шаг, сечение проводника, число параллельных ветвей, расположение фаз, тип соединения, геометрию катушек, длину лобовых частей и положение выводов. Особенно это важно для старых двигателей, для которых оригинальная конструкторская документация может быть недоступна — при этом копировать старую обмотку без проверки также рискованно: машина могла уже ремонтироваться ранее с ошибками.

Понятие «изготовление статора» может означать разный объём работ: изготовление обмотанного статора (используется имеющийся корпус и сердечник, но изготавливается новая обмотка), изготовление сердечника (изготавливается новый пакет электротехнической стали) или полное изготовление статора (корпус, сердечник, нажимные элементы, обмотка, изоляция, клинья, выводы, датчики и система крепления). Для изготовления аналога необходимо восстановить не только геометрию, но и электромагнитные параметры оригинальной конструкции.

Изготовление сердечника статора может включать разработку или восстановление чертежа листа, выбор марки электротехнической стали, изготовление листов или сегментов, нанесение или контроль изоляционного покрытия, сборку пакета, формирование вентиляционных каналов, прессовку, закрепление пакета, механическую обработку, контроль геометрии и проверку магнитного состояния. Для крупных машин сердечник может собираться из сегментов непосредственно внутри корпуса.

Технически изготовить статор по образцу во многих случаях можно, но одного физического образца может быть недостаточно. Нужно определить геометрию, марку стали или её характеристики, длину пакета, число пазов, форму паза, число полюсов, схему обмотки, число витков, сечение проводника, класс изоляции, систему охлаждения, параметры питания и номинальные характеристики машины. Поэтому изготовление аналога должно начинаться с технического анализа, а не просто с копирования внешних размеров.

Статор как запасная часть

Статор может поставляться как отдельный узел в разной степени готовности: корпус без сердечника, корпус с сердечником, необмотанный сердечник, обмотанный статор, полностью готовый статор с выводами, статор с датчиками или статор после капитального восстановления. Поэтому при заказе важно уточнять, что именно имеется в виду под понятием «статор электродвигателя».

Решение о новом или восстановленном статоре зависит от состояния корпуса, сердечника, посадок, обмотки, изоляции, геометрии и экономической целесообразности. Если корпус и сердечник находятся в хорошем состоянии, полное изготовление нового статора часто не требуется — достаточно изготовить новую обмотку и выполнить комплексное восстановление. Если сердечник имеет критические повреждения, может понадобиться его ремонт или изготовление нового пакета.

1. 01Демонтаж старой обмотки без фиксации схемы.
2. 02Копирование старой обмотки без проверки.
3. 03Перегрев сердечника при выжигании старой обмотки.
4. 04Повреждение зубцов при демонтаже.
5. 05Игнорирование межлистовых замыканий.
6. 06Использование несоответствующего проводника.
7. 07Изменение числа витков.
8. 08Неправильный шаг обмотки.
9. 09Нарушение схемы соединения.
10. 10Недостаточная пазовая изоляция.
11. 11Повреждение изоляции во время укладки.
12. 12Ненадёжное крепление лобовых частей.
13. 13Слабые пазовые клинья.
14. 14Несоответствующий пропитывающий материал.
15. 15Неправильный режим полимеризации.
16. 16Отсутствие межвиткового контроля.
17. 17Проверка только мегомметром.
18. 18Отсутствие контроля сердечника.
19. 19Неправильное подключение температурных датчиков.
20. 20Отсутствие стендовых испытаний после ремонта.

Чего не стоит делать:

• перематывать статор без дефектации сердечника;
• копировать старую обмотку без проверки её параметров;
• менять число витков без расчёта;
• менять сечение проводника лишь потому, что оно доступно;
• использовать случайные изоляционные материалы;
• устанавливать пазовые клинья другого типа без анализа;
• перегревать сердечник при демонтаже старой обмотки;
• оставлять острые кромки в пазах;
• проводить окончательную пропитку до промежуточных электрических проверок;
• оценивать обмотку только мегомметром;
• игнорировать локальный нагрев сердечника;
• запускать двигатель после ремонта без контрольных испытаний.

При ремонте электрической машины важно не ограничивать дефектацию лишь вопросом «обмотка исправна или её нужно перематывать?». Статор необходимо рассматривать как систему: корпус + сердечник + обмотка + изоляция + крепление + охлаждение + выводы + датчики. Если заменить только обмотку, но не устранить первопричину её повреждения, дефект может повториться.

Обмотка сгорела, но причина не в обмотке

После аварии можно увидеть сильно повреждённую обмотку и сделать очевидный вывод о необходимости перемотки. Но первопричиной могли быть повреждение подшипника, контакт ротора со статором, перекрытие вентиляции, несимметрия напряжения, неисправность преобразователя, частые перегрузки, ослабление клина или дефект сердечника. Если просто перемотать статор и не найти первопричину, новая обмотка может повторно выйти из строя.

Локальный перегрев после перемотки

После установки новой обмотки отдельная зона статора нагревается сильнее. Возможные причины: повреждение межлистовой изоляции сердечника, неправильное соединение, дефект катушки, нарушение вентиляции, механическое повреждение при укладке или локальный дефект пропитки. Поэтому проверка сердечника до установки новой обмотки принципиально важна.

Хорошее сопротивление изоляции, но двигатель перегревается

Высокое сопротивление изоляции не доказывает полную исправность обмотки. Возможны межвитковое замыкание, неправильная схема, несимметрия фаз, дефект сердечника, нарушение охлаждения, перегрузка или неправильные параметры питания. Поэтому мегомметр — важный, но не единственный инструмент диагностики.

Статор сильно вибрирует

Причина может быть не непосредственно в статоре. Необходимо проверить балансировку ротора, подшипники, вал, воздушный зазор, фундамент, крепление двигателя, электромагнитную симметрию, состояние сердечника и жёсткость корпуса. Диагностика должна рассматривать электродвигатель как единую электромеханическую систему.

• Синхронные электродвигатели: устройство и принцип работы
• Что такое ротор электродвигателя?
• Что такое обмотки статора и ротора?
• Почему греется статор электродвигателя?
• Как перематывают статор электродвигателя?
• Как изготавливают катушки статора?
• Что такое межвитковое замыкание?
• Как измерить сопротивление изоляции?
• Что такое вакуумная пропитка?
• Что такое стеклотекстолит?

ООО ВКФ «Электропромремонт» выполняет диагностику, ремонт, перемотку и восстановление статоров электрических машин, а также изготовление обмоток, катушек и секций статора для промышленных электродвигателей и генераторов.

В зависимости от конструкции и технического состояния оборудования могут выполняться:

• диагностика статора, дефектация обмотки, проверка сердечника;
• измерение сопротивления изоляции и активного сопротивления, межвитковая диагностика;
• ремонт выводов и межфазных соединений;
• замена отдельных катушек или секций, полная перемотка статора;
• изготовление секций статора, катушек и изоляционных деталей;
• замена пазовой изоляции, изготовление и замена пазовых клиньев;
• ремонт лобовых частей, бандажирование;
• вакуумная или вакуум-нагнетательная пропитка — в зависимости от технологии конкретной машины;
• сушка и полимеризация, ремонт сердечника;
• восстановление отдельных элементов корпуса;
• электрические и стендовые испытания электрической машины после сборки.

Возможность изготовления или ремонта конкретного статора определяется после анализа типа машины, мощности, напряжения, конструкции обмотки, габаритов, технического состояния, имеющейся документации и требований к испытаниям.

Статор — один из ключевых узлов электродвигателя или генератора. Его техническое состояние определяется не только состоянием обмотки. Полноценная оценка должна охватывать: корпус → сердечник → пазовую систему → обмотку → изоляцию → крепление → выводы → охлаждение.

Основные дефекты статора:

• межвитковые замыкания;
• межфазные замыкания;
• пробой на корпус;
• старение изоляции;
• ослабление пазовых клиньев;
• движение лобовых частей;
• повреждение сердечника;
• локальный перегрев;
• загрязнение и увлажнение.

Качественное восстановление статора включает диагностику, проверку сердечника, восстановление или изготовление обмотки, правильный выбор изоляционных материалов, надёжное механическое крепление, пропитку и финальные электрические испытания.
